26米深基坑桩锚支护初步设计CAD图纸（知名专家主持设计）

附件详情

该项目基坑开挖深度24.9米和26.4米。基坑周边有多条地下管线和地铁区间线路、管线及既有建筑物，周边环境复杂。场地地下水丰富，勘察期间在40m的深度范围内观测到2层地下水，类型均为潜水。基坑支护采用护坡桩 预应力锚杆 高压旋喷桩止水帷幕。
【基坑支护设计】
基坑分五个剖面设计，1-1剖面采用桩锚支护，桩径1000mm间距1500mm，六道锚杆；2-2、4-4剖面采用桩锚支护，上部结合柱砖墙，桩径1000mm间距1500mm，五道锚杆；2-3、5-5剖面采用桩锚支护，上部结合柱砖墙，桩径800mm间距1500mm，五道锚杆。锚杆采用采用1860级钢绞线。
基坑外侧采用与排桩咬合的高压旋喷桩止水帷幕，桩径1000mm间距650mm、1500mm。

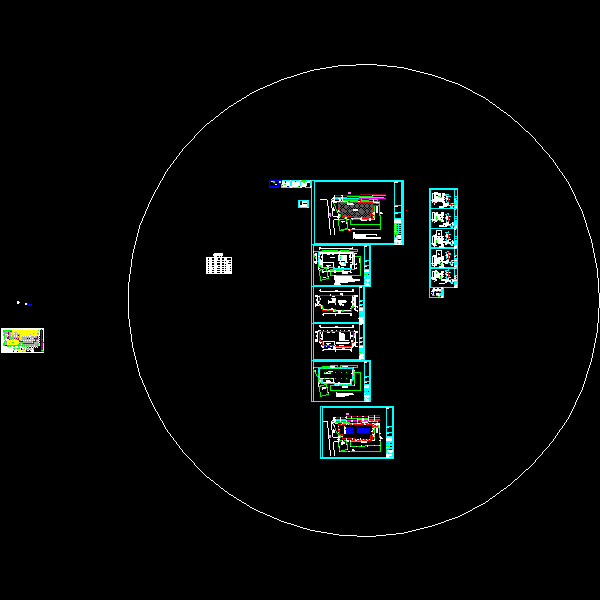

16张，编制于2015年。
