21米深基坑桩锚支护CAD施工图纸
附件详情
支护方案
支护1区，基坑边坡采用锚拉桩支护，桩顶位于自然地面，桩长21.0m，嵌固深度5.0m，桩径800mm，桩间距1.6m，桩数约113根，桩间设3道预应力锚杆。
支护2区，基坑边坡采用锚拉桩支护，桩顶位于自然地面，桩长18.2m，嵌固深度4.0m，桩径800mm，桩间距1.6m，桩数约188根，桩间设2道预应力锚杆。
为支护3区，采用双排桩支护，参数同1区，护坡桩Φ800@1600钢筋砼钻孔灌注桩，东侧护坡桩桩长26.0m，嵌固深度5.0m，桩数约43根，桩顶设800mmX500mm冠梁，桩身及冠梁砼强度等级C25，西侧护坡桩长18.0m，固深度4.0m，桩数约48根，桩顶设800mmX500mm冠梁
共5张图纸
排桩支护
护坡桩配筋详图
以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-

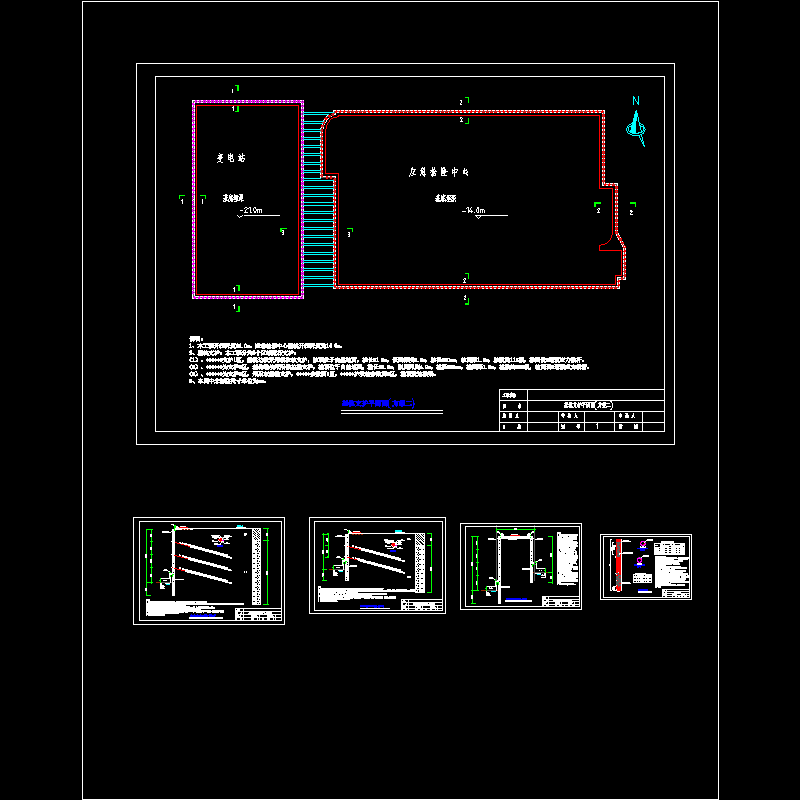

第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2023-12-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.43 MB
- 收藏次数：0
-
文件名称：
附件-995995758886976655.zip
