新钢棚户区改造工程路东区建筑给排水CAD施工大样图（污水系统）

一、项目概要及设计范围：

项目为新钢棚户区改造工程路东区,位于新余市新钢片区，北临冶金路，南临规划路，西临滨江路，东临袁河，由商业公建区及住宅区部分组成。项目商业公建区部分由一栋2~3层纯商业楼及沿街部分住宅楼下的商业，东西两侧为两栋24层、3栋26层、3栋28层的纯住宅楼，中间3栋32层的点式住宅，其余2栋26层及2栋28层为底商住宅，地下一层，内设车库。本子项为地下车库。

设计范围为室内给水、排水、消防等管道系统。

二．管道系统：

1．生活给水系统：

1)．该项目最高日用水量为2058.7m /d，最大小时用水量为207.2m /h。

2)．该项目水源为城市自来水，从冶金路及滨江路分别引入一根DN250自来水管，供应小区生活、消防、道路浇洒及绿化用水。市政供水压力为0.30MPa（相对于绝对标高51.80m）。

3）．地下室设住宅生活水泵房一个，内设无负压变频供水设备三套，分别为低、中、高三个供水分区供水。小区高层住宅供水共分四个区，1~4层有市政水压直供，5~14层由低区无负压变频供水设备供水，15~24层由中区无负压变频供水设备供水，25层及以上由高区无负压变频供水设备供水。经计算，低区设计秒流量为20.60L/s，中区设计秒流量为20.38L/s，高区设计秒流量为9.38L/s。各区二次加压给水系统各采用一套恒压变量生活给水变频调速泵组供水，其供水流量不小于设计秒流量。各区最不利点水压不小于0.1MPa,最低用水点静水压（0流量状态）不大于0.35MPa。无负压生活给水设备设在1#楼地下室，由三台水泵（两用一备）、一台不锈钢隔膜气压罐及压力传感器组成。三台水泵均为软启动，其自动控制由供货厂家负责编程并调试及售后服务等工作。

4)．当地供水部门可以对小区生活给水系统进行二次优化设计，但必须得到业主和小区整体设计单位的认可后，方可实施。

2．生活污水系统：

1）．该项目最高日生活污水排放量为1548m/d（按生活给水量标准的90%计）。

2）．室内采用粪便污水与废水合流排水管道系统。经管道收集后排出室外，经化粪池处理后再排至市政污水管网。

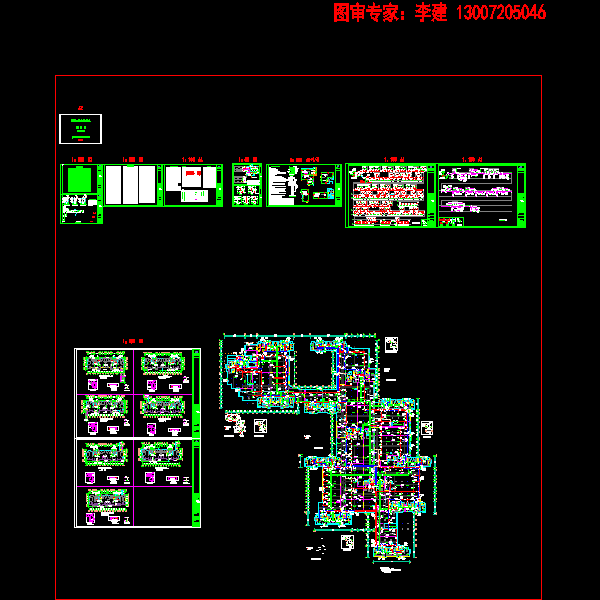

三、图纸展示

车库集水坑排水系统原理图

地下室生活给水系统原理图

消防水泵房大样图一

消火栓泵安装详图

气体灭火专项设计说明

地下室消火栓系统原理图

地下室自喷系统原理图
