34611平米地上4层电子厂房空调设计施工大样图

附件详情

一、项目概要：该项目属丙类厂房，建筑面积34611.8平方米，建筑高度为19.75m。地下1层，地上4层。地下层为设备房，地上层为车间等用房。
二、一~四层集中空调系统设计

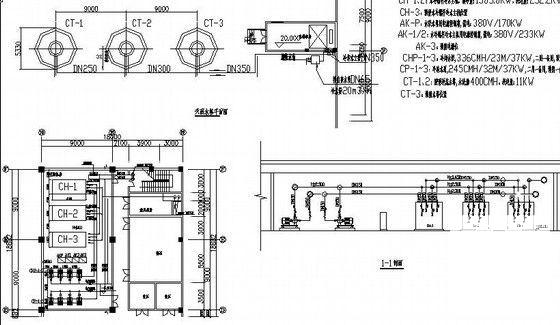

1. 主机房系统：选用2台1385.5KW的水冷螺杆式冷水机组设于地下室制冷机房内，并预留一台主机位置。
2. 冷冻水泵：选取三台冷水循环泵，二用一备，同时预留一台冷冻水泵位置。
3. 冷却水泵：选取三台冷水循环泵，二用一备，同时预留一台冷却水泵位置。
4. 冷却塔：选取2台循环水量为400m /h冷却塔，设于屋顶。

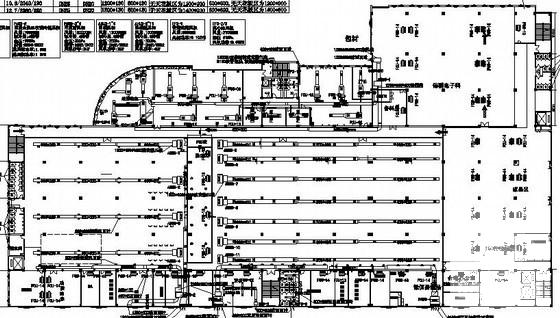

5. 空调风管系统：a、采用空调风柜加新风的空调系统；b、送风口采用方形散流器，回风口采用消声回风百叶。

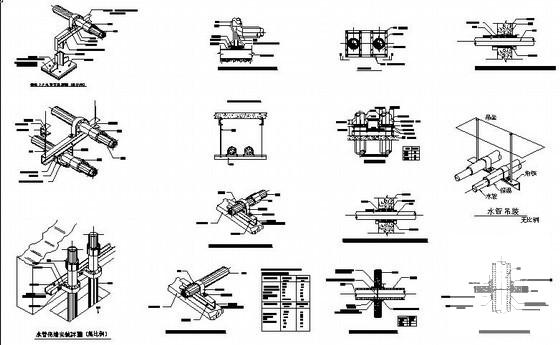

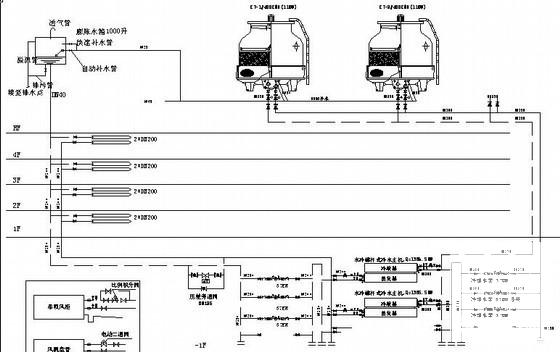

6. 冷冻水系统：a、冷冻水由设于地下室冷冻机房内的冷水机组供给，供回水温度为7°C/12°C。冷冻水管系统采用双管水平异程、立管同程式循环系统。各立管最高点、局部最高设放气阀。

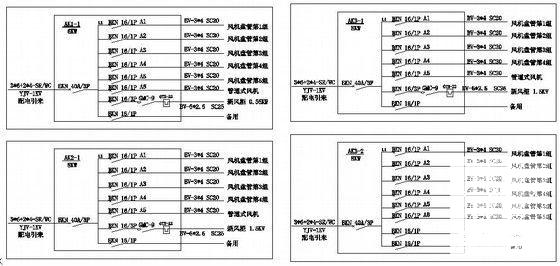

三、空调电气接线图纸设计。

，图职共21张。
