边坡滑坡治理CAD施工图纸设计

附件详情

边坡处于蠕动挤压状态。边坡在竖直方向应力增大，开挖导流墙临空面持续时间过长，使公路下边坡产生了牵引滑移，致使公路路基路面及下边坡和排水系统产生剪切变形破坏；地下水及地表水的下渗，进一步软化边坡岩土体，最终将导致边坡失稳，产生滑移变形。
【治理方案】
1、对已经塌陷的路基采用适水性较好的碎石土进行翻填，并设置土工格栅。

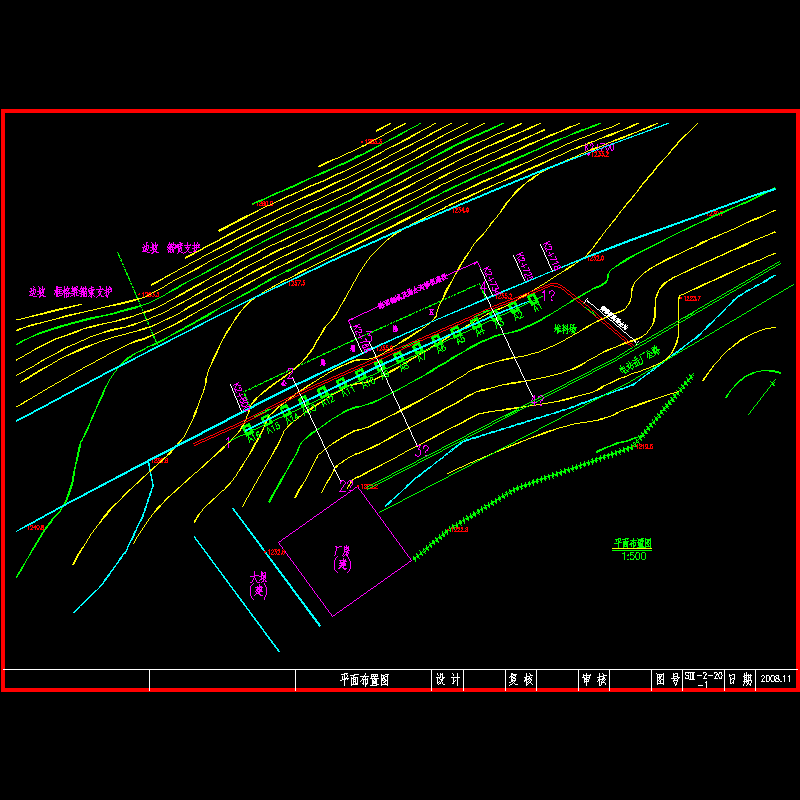

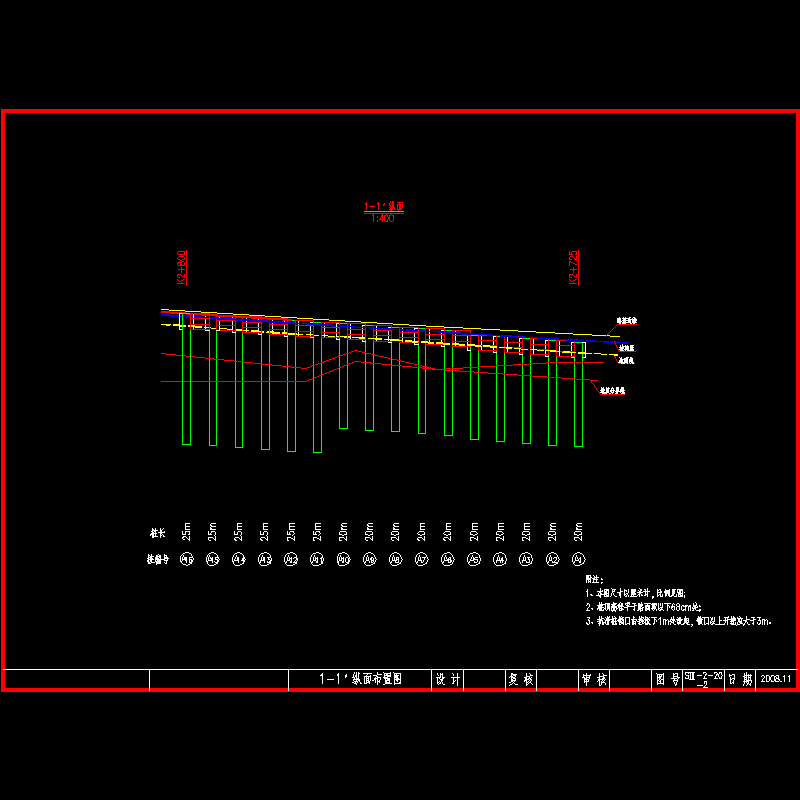

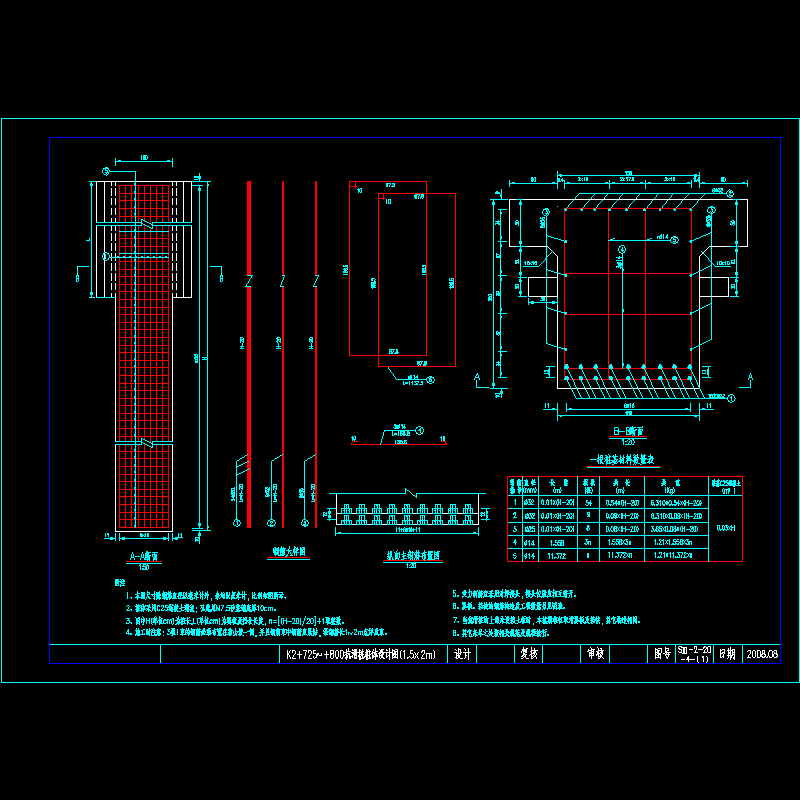

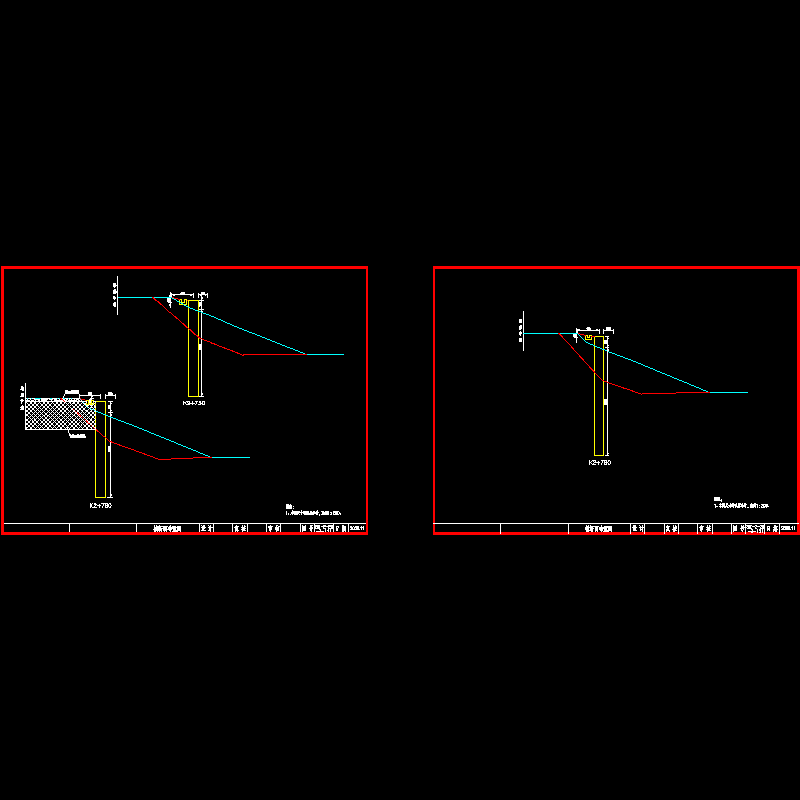

2、在距离路肩墙4.5m处设置一排抗滑桩板墙，抗滑桩有16根，桩截面尺寸2×1.5m，间距5米。
13张，编制于2008年。
