8.0-20.4m高边坡治理CAD施工图纸.dwg

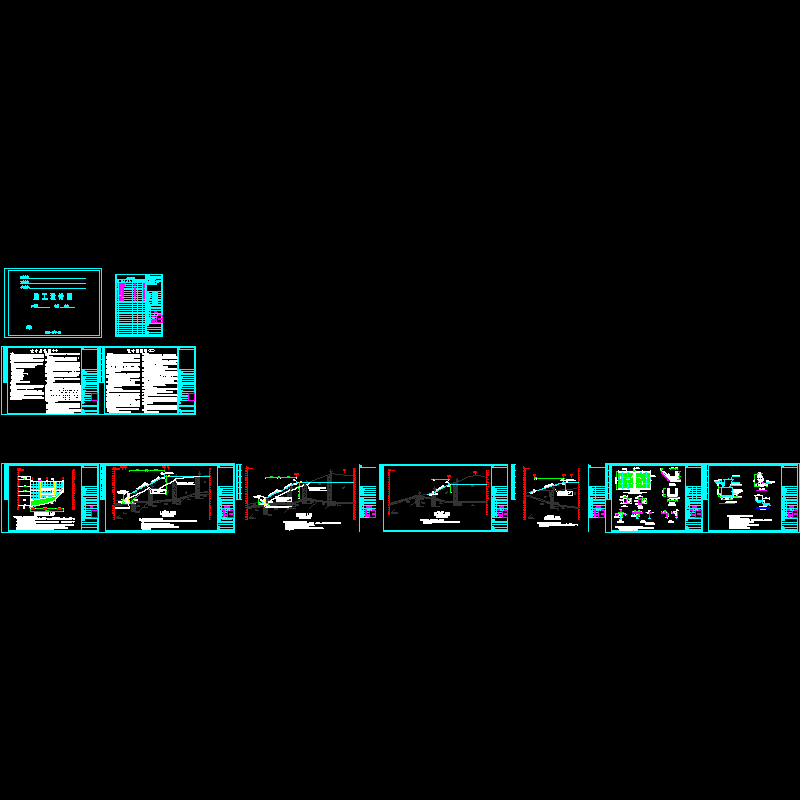

设计依据：《建筑边坡工程技术规范》GB50330-2013；《建筑结构荷载规范》GB50009-2012;《建筑地基基础设计规范》GB50007-2011； 　　概况：为该工程开挖平场堆填形成的土质边坡，为防止边坡失稳对工程建设及人民生命财产造成的损失而做治理设计。该边坡为填方土质边坡，局部有粉质粘土，下伏岩体主要为砂岩和泥岩。设计段边坡总长约35.50m，高8.0~20.4m。边坡安全等级为一级，为永久边坡，边坡稳定安全系数Fs≥1.35，边坡合理使用年限为50年。边坡最大高度为20.40m，属于高边坡。 　　…… 　　支护型式 　　AB段边坡：该边坡为填方土质边坡，坡面按1:1.75分阶放坡，分阶高度不大于8.0m，中间留宽2.0m马道。坡面混凝土格构护坡，防止发生土溜现象，格构采用2.5×2.5m，坡脚采用5.0m高重力式挡土墙支挡，下设混凝土条形基础，以强风化基岩作为基础持力层。 　　BC段边坡：该边坡为填方土质边坡，坡面按1:1.75分阶放坡，分阶高度不大于8.0m，中间留宽2.0m马道。坡面混凝土格构护坡，防止发生土溜现象，格构采用2.5×2.5m，坡脚采用重力式挡土墙支挡，以强风化岩体作为基础持力层。 　　CD段边坡：该边坡为填方土质边坡，坡面按1:1.75分阶放坡，分阶高度不大于8.0m，中间留宽2.0m马道。坡面混凝土格构护坡，防止发生土溜现象，格构采用2.5×2.5m，坡脚采用1.5m高护脚墙支挡。 　　各段边坡坡顶、坡脚及马道均修建截排水沟，坡顶截水沟采用梯形断面，坡脚与马道处排水沟采用矩形断面，尺寸为600mm×600mm。截排水沟均需进行防渗处理，砌筑砂浆强度等级不低于M7.5，块石强度等级不低于MU30。 　　…… 　　共计8张，设计于2015年
