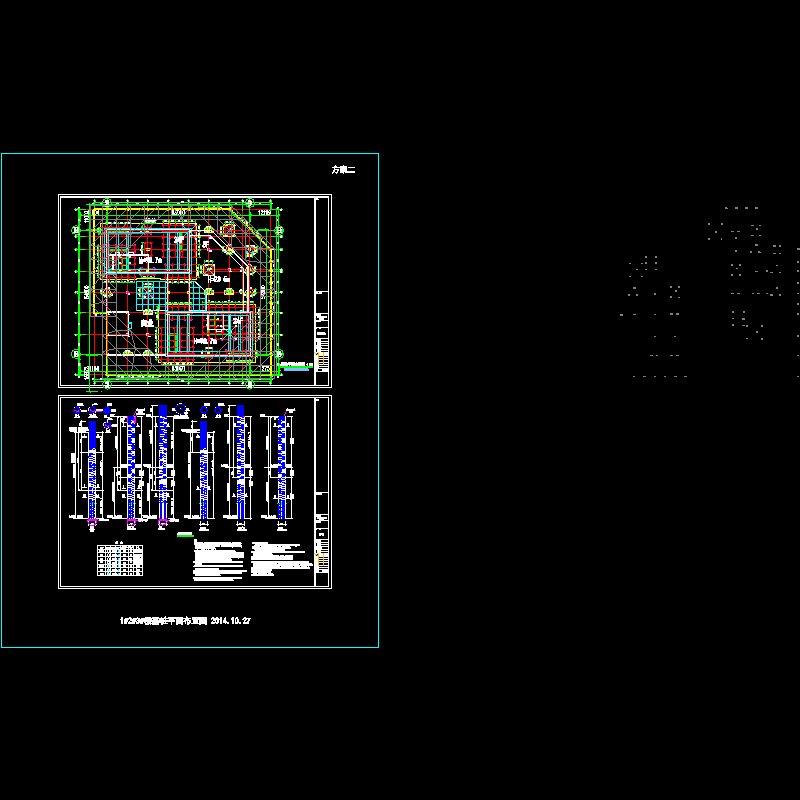

24层框架办公楼钻孔灌注桩基础及抗拔桩设计CAD施工图纸

附件详情

该项目采用钢筋混凝土灌注桩筏基础。设计受压桩总桩数227根。其中试锚桩为15根。设计抗拔桩总桩数77根，其中试锚桩为15根。桩径700mm，桩侧桩底后压浆。
【桩基础设计参数】
1、受压桩桩端持力层为第六层细中砂层,工程桩单桩竖向承载力特征值为3200kN,,工程桩有效桩长28米，试锚桩桩长约43米，试桩单桩竖向承载力极限值为8800kN.
2、抗拔桩桩端持力层为第六层细中砂层,单桩竖向抗拔承载力特征值为1150kN,工程桩有效桩长28米，试锚桩桩长约43米，抗拔桩试桩单桩抗拔承载力极限值为3400kN.
2张，编制于2014年。
