超高层商住楼桩基础CAD施工图纸

附件详情

拟建工程为商住楼，建筑结构形式为框肢剪力墙结构，地上30层/31层，地下2层，预应力管桩及人工挖孔桩基础。场地稳定无不良地质现象，地层自上而下为粉质粘土、全风化泥灰岩、强风化泥灰岩、中风化泥灰岩。
预应力管桩采用PHC 500 AB 125-12型，持力层均为强风化泥灰岩，桩长约为15~40米。
人工挖孔桩桩端持力层为全风化泥灰岩，桩端阻力承载力特征值为4000Kpa，桩身应进入持力层1000后才允许扩底。

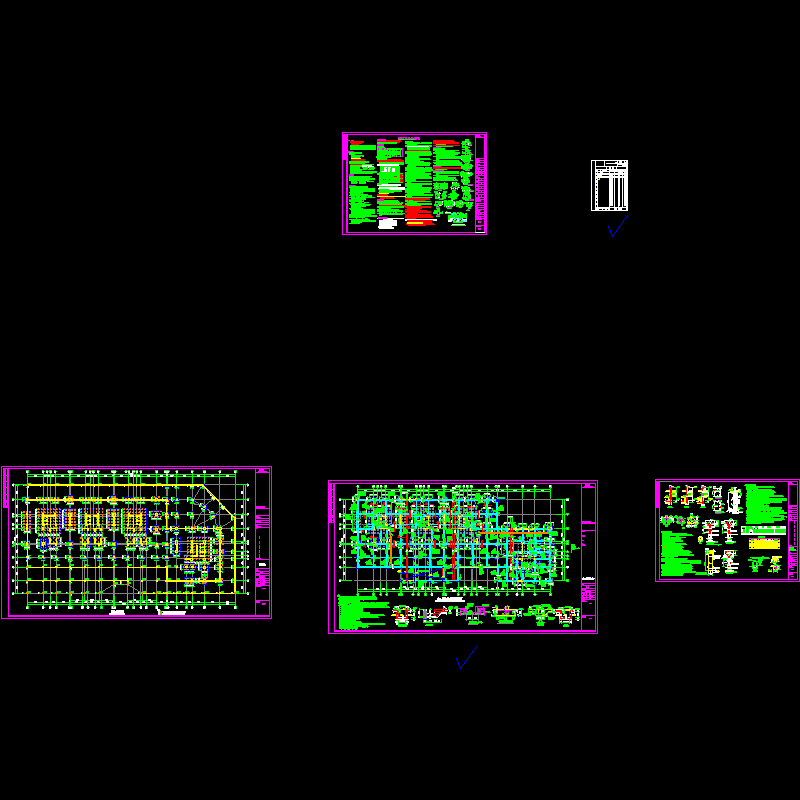

该资料包含：结构设计说明、桩基础定位平面图、桩基础结构图、基础梁配筋图共4张图纸，编制于2013年。
