中交2015年设计国家高速公路13m、16m简支空心板通用CAD图纸86张

13m简支空心板通用图(25.5米宽)35张

16m简支空心板通用图(25.5m宽)34张

空心板附属(25.5米路基)17张

……

设计依据:《公路工程技术标准》JTG B01-2014;《公路桥涵设计通用规范》JTG D60-2015;《公路桥涵施工技术规范》JTG/T F50-2011

公路等级:高速公路;汽车荷载:公路I级;6车道数;桥面宽度:整体式路基25.5m、2-净11.5m;分离式路基12.75m、1-净11.75m;单幅桥板片数16片,斜交角0、10、20、30度;普通钢筋采用HPB300和HRB400钢筋。HPB300钢筋主要采用了直径d=8mm规格;HRB400钢筋主要采用了直径d=10、12、14、16mm四种规格。采用抗拉强度标准值fpk =1860MPa,公称直径d=15.2mm的低松弛高强度钢绞线。通用图的结构体系为简支结构,按部分预应力A类构件设计。

……

共计86张,设计于2015年

桥面连续钢筋构造图

预应力钢束构造图

空心板一般构造图

支座垫石布置图

防撞栏钢筋构造


以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源

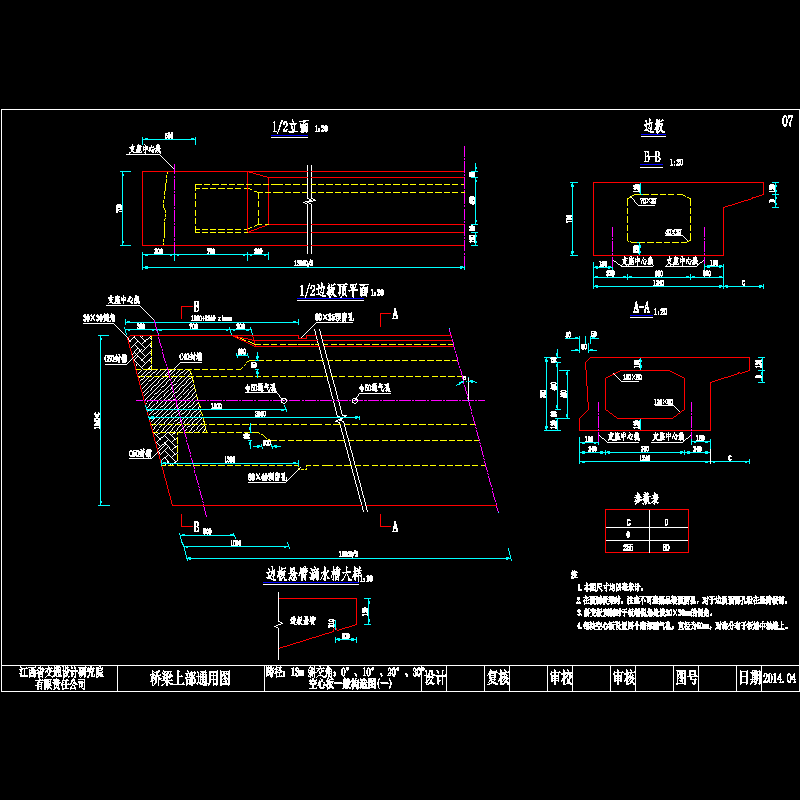

  • 004-空心板一般构造图1.dwg
    004-空心板一般构造图1.dwg

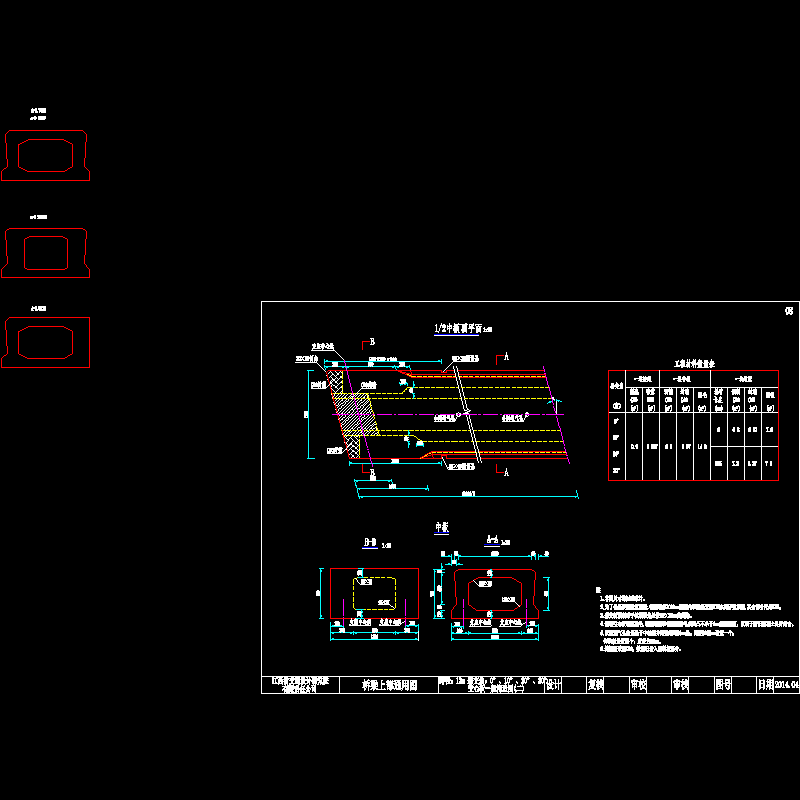

  • 004-空心板一般构造图2.dwg
    004-空心板一般构造图2.dwg

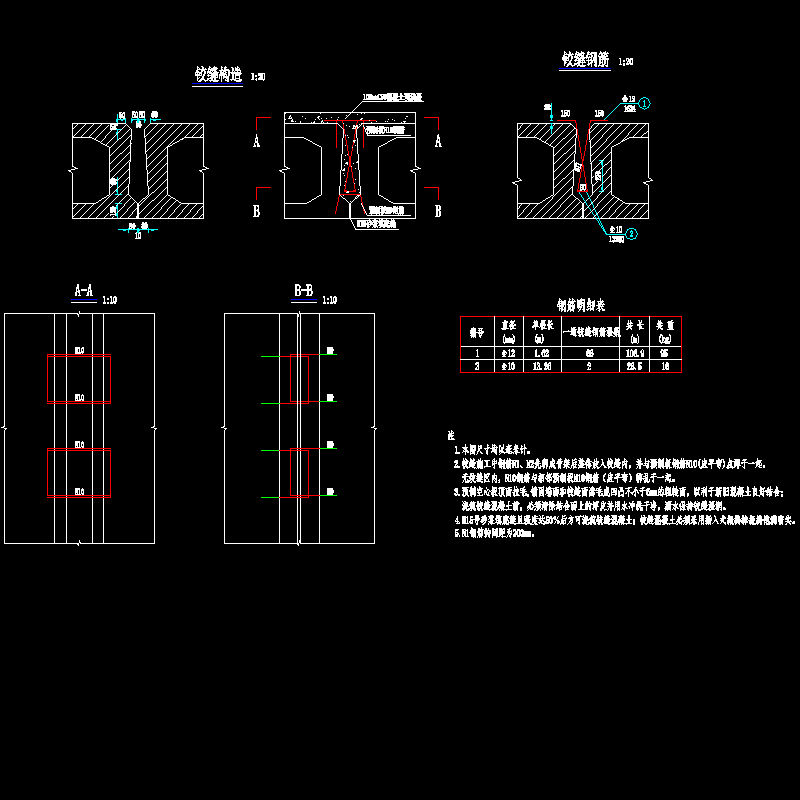

  • 005-铰缝钢筋构造图.dwg
    005-铰缝钢筋构造图.dwg

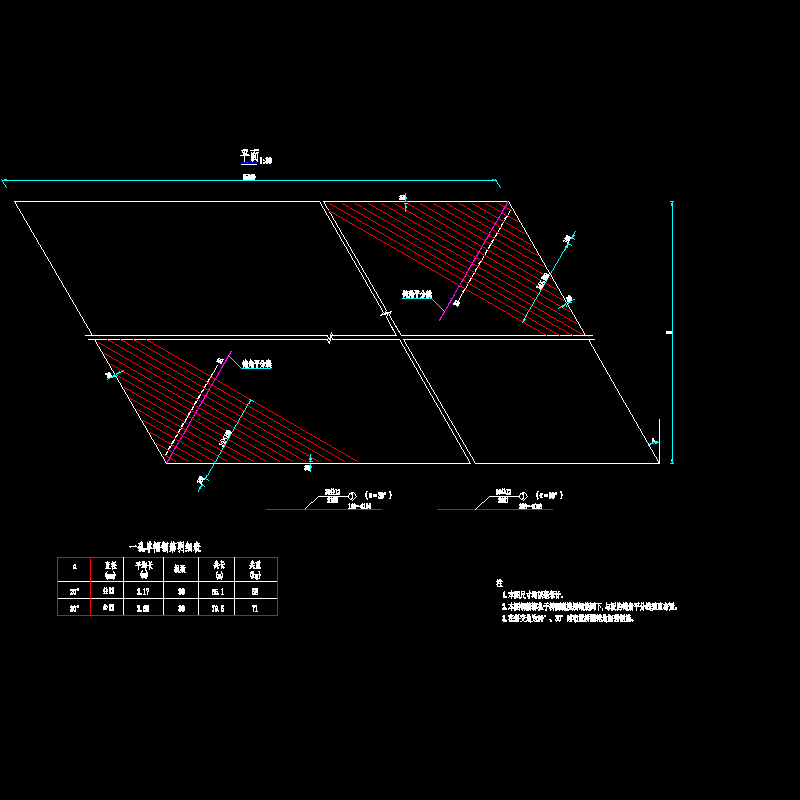

  • 006-桥面钝角加强钢筋构造图.dwg
    006-桥面钝角加强钢筋构造图.dwg

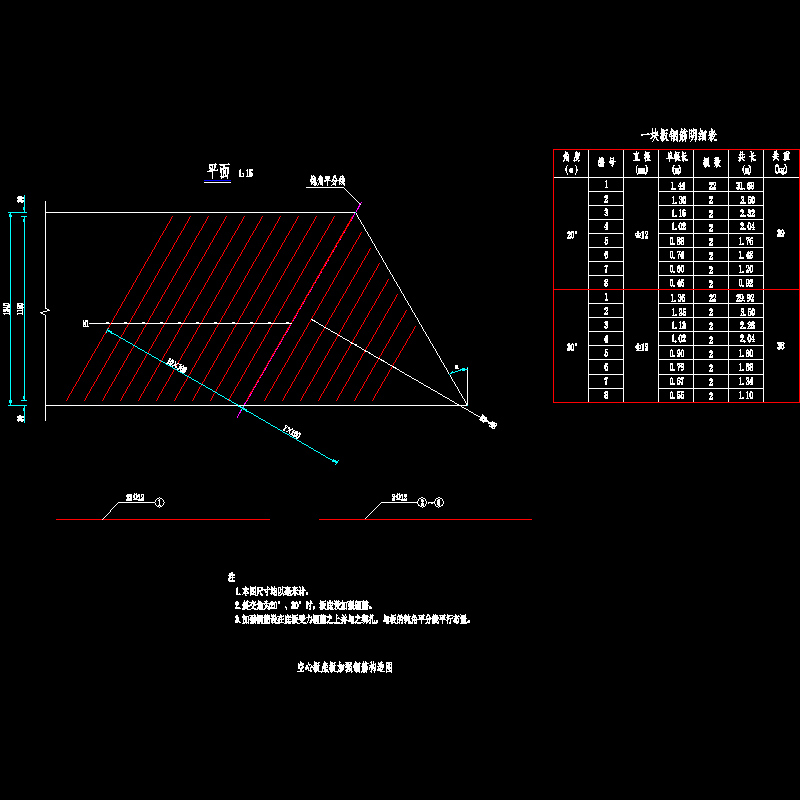

  • 007-空心板底板加强钢筋构造图.dwg
    007-空心板底板加强钢筋构造图.dwg
  • 008-桥面连续钢筋构造图.dwg
    008-桥面连续钢筋构造图.dwg
  • 010-封锚端钢筋构造图.dwg
    010-封锚端钢筋构造图.dwg
  • 011-预应力钢束构造图.dwg
    011-预应力钢束构造图.dwg
以上是部分截图,请下载附件后查看完整高清内容
