30m宽城市道路全套CAD施工图纸(43张)

附件详情

项目概要:
本道路为城市次干道,道路全长1900.452米。该资料的主要内容包括:平面、纵断面、横断面、车行道和人行道路面结构、路基处理设计、人行道上的树穴、无障碍通行设施、交叉口设计等。
横断面具体设置如下:
道路全宽30米,横断面为:6.0米(绿化带) 2.0米(人行道) 3.0米(绿化带) 14.0米(车行道) 3.0米(绿化带) 2.0米(人行道)
......
设计于2009年,共43张CAD设计图。

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • sl-01平面图(第5、6页)100122.dwg
    sl-01平面图(第5、6页)100122.dwg

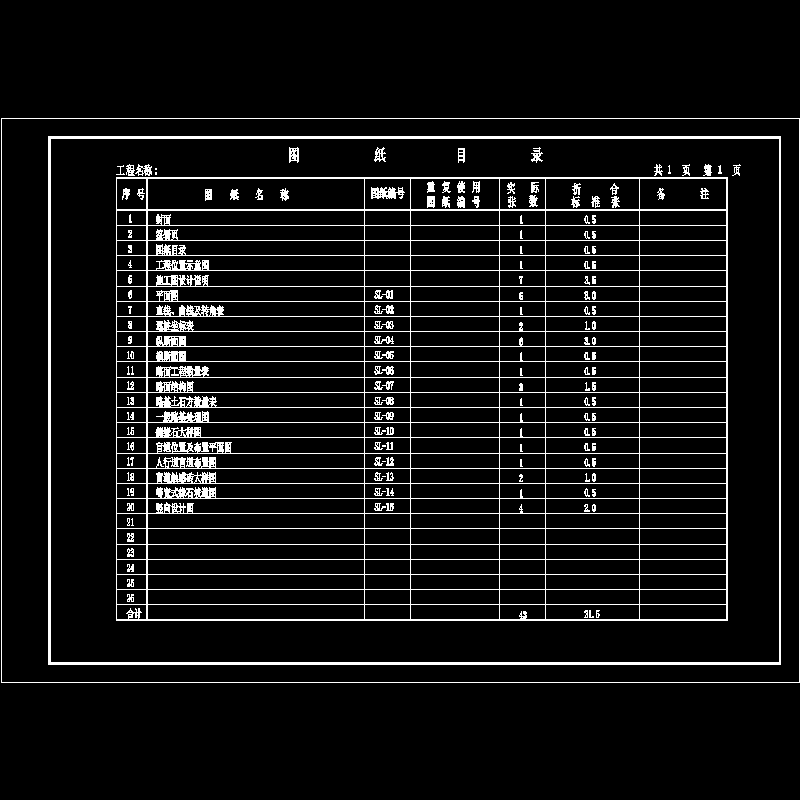

  • 001封皮、目录.dwg
    001封皮、目录.dwg

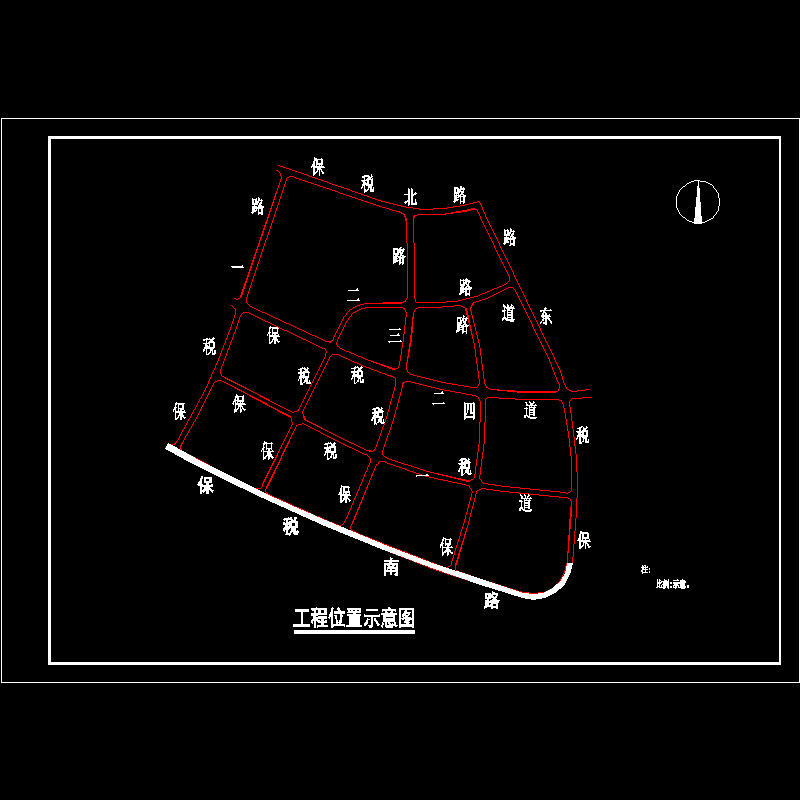

  • 002保税南路工程位置示意图.dwg
    002保税南路工程位置示意图.dwg

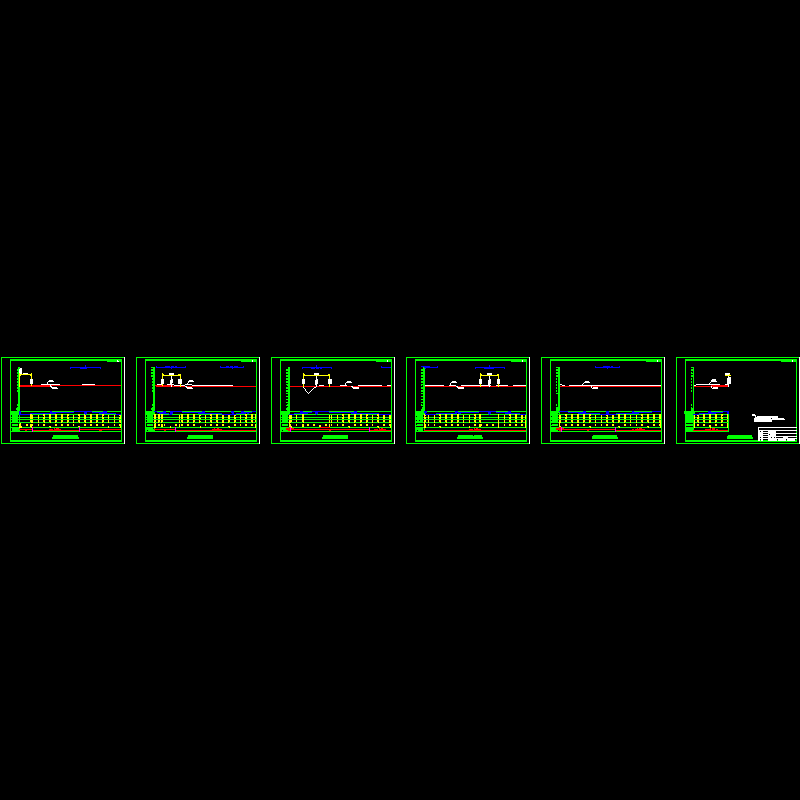

  • sl-04保税南路纵断面图(调线2)091211.dwg
    sl-04保税南路纵断面图(调线2)091211.dwg

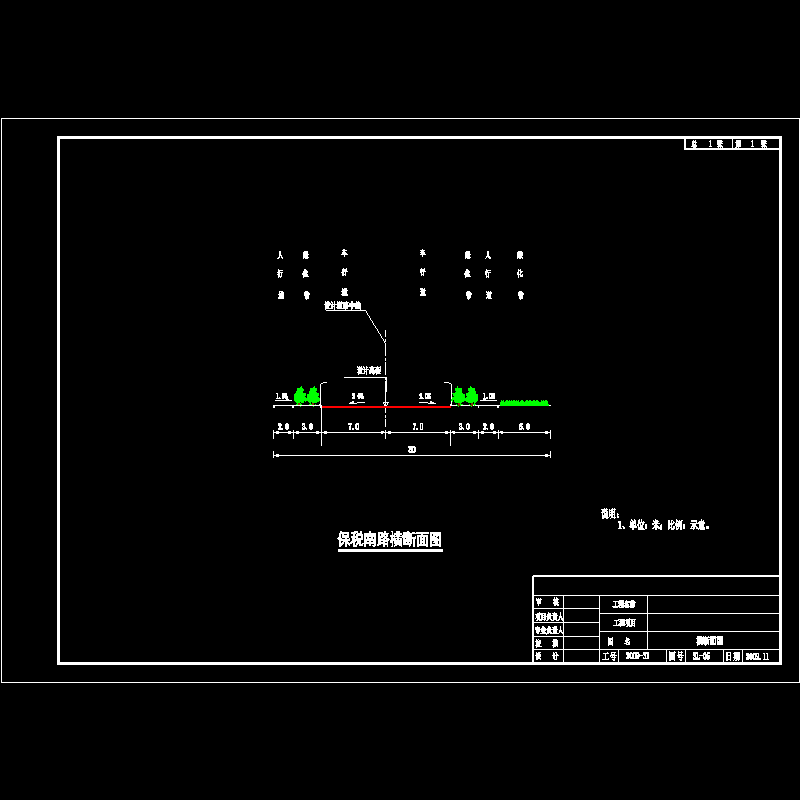

  • sl-05保税南路横断面图.dwg
    sl-05保税南路横断面图.dwg
  • sl-07路面结构(第2页).dwg
    sl-07路面结构(第2页).dwg
  • sl-09保税南路一般路基处理图.dwg
    sl-09保税南路一般路基处理图.dwg
  • sl-10侧缘石大样图.dwg
    sl-10侧缘石大样图.dwg
以上是部分截图,请下载附件后查看完整高清内容
