30m刚架拱天桥全套CAD图纸

本桥说明   全桥主要工程数量汇总表   桥位平面图   天桥总体布置图   天桥桥梁横断面   天桥拱片、横系梁一般构造图   天桥拱片钢筋布置图   天桥拱片钢筋明细表   天桥拱片接头与横系梁构造图   天桥微弯板标准块件钢筋布置图   天桥微弯板端部块件钢筋布置图   天桥悬臂板钢筋布置图   天桥桥面钢筋布置图   天桥桥台一般构造图   天桥台帽钢筋布置图   天桥防撞护栏构造图   天桥防落物网构造图   天桥伸缩缝构造图

以下是附件的其中一部分截图,共19张,您也可以 搜索 更多您想要的资源

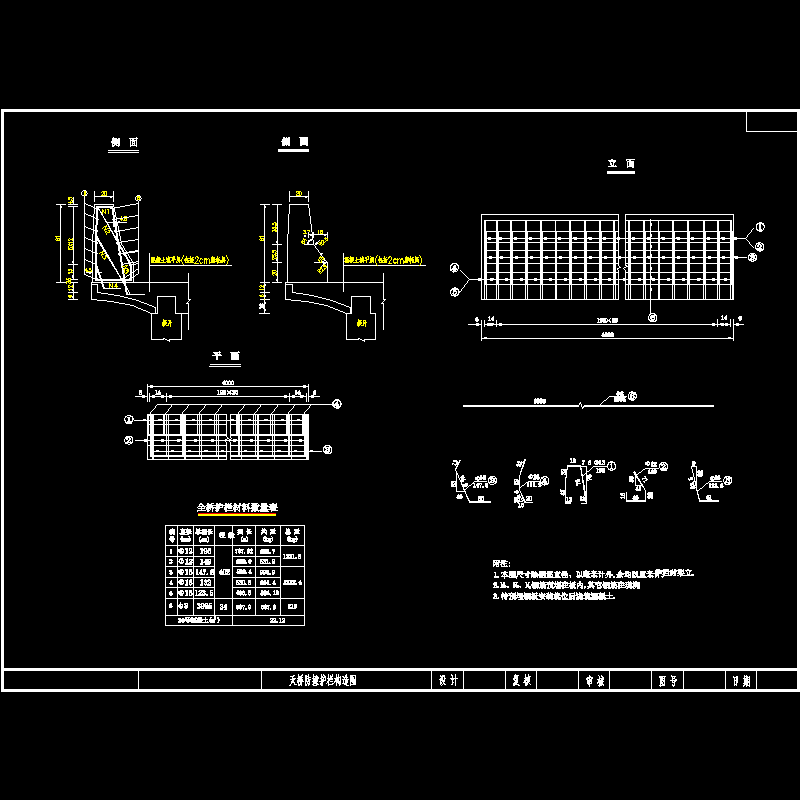

  • 护栏.dwg
    护栏.dwg
  • 刚架拱说明书2.dwg
    刚架拱说明书2.dwg

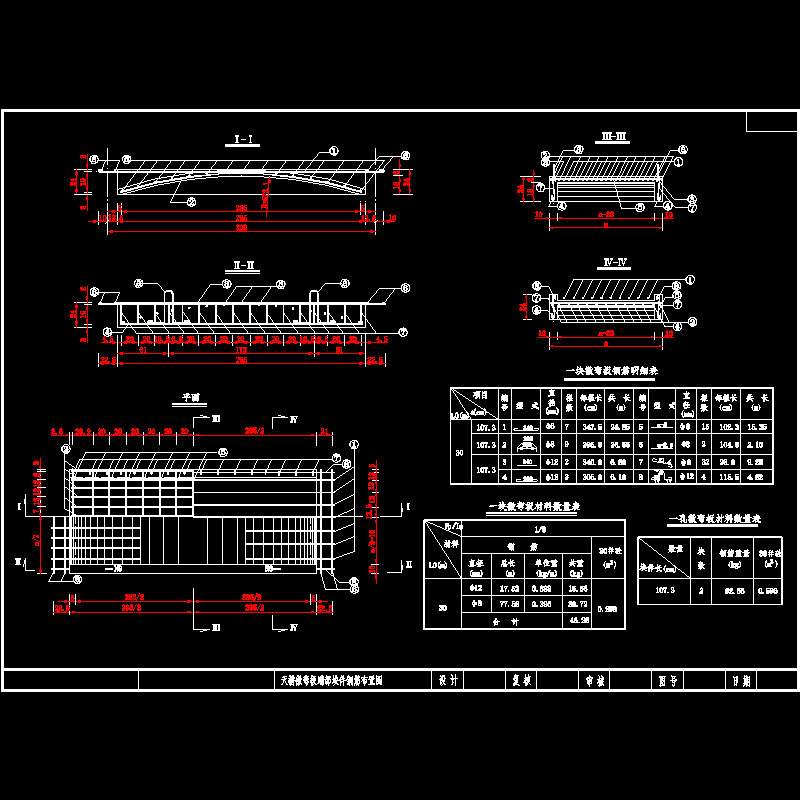

  • 微弯板端部块件图.dwg
    微弯板端部块件图.dwg
  • 总体布置图.dwg
    总体布置图.dwg
  • 微弯板标准块件图.dwg
    微弯板标准块件图.dwg
  • 台帽钢筋布置图.dwg
    台帽钢筋布置图.dwg
  • 伸缩缝.dwg
    伸缩缝.dwg
  • 桥位平面图.dwg
    桥位平面图.dwg
  • 桥台一般构造图.dwg
    桥台一般构造图.dwg

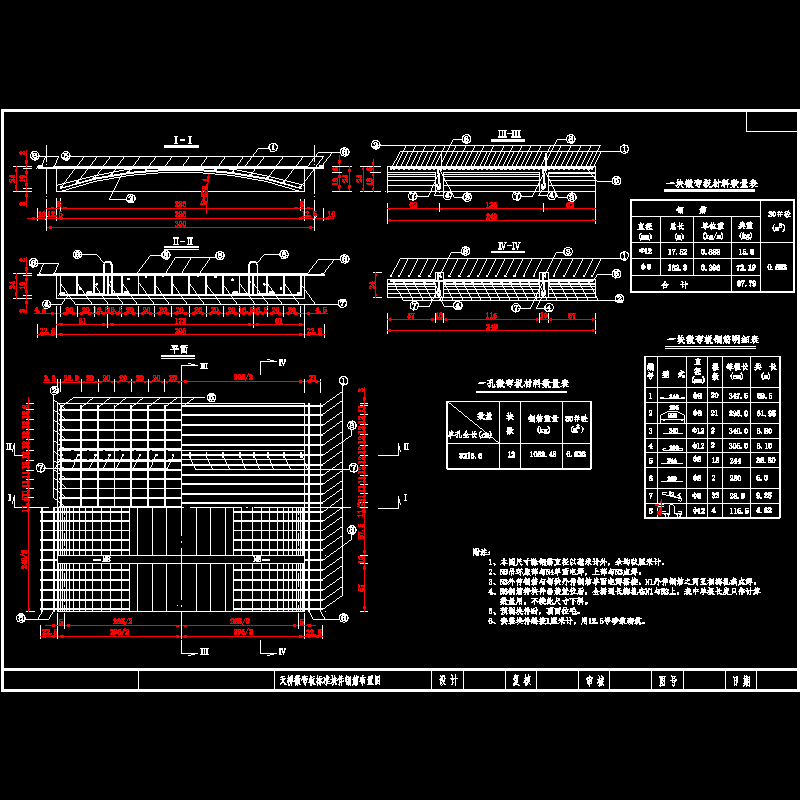

  • 桥面钢筋.dwg
    桥面钢筋.dwg
  • 桥梁横断面.dwg
    桥梁横断面.dwg
  • 悬臂板块件图.dwg
    悬臂板块件图.dwg
  • 拱片钢筋布置图.dwg
    拱片钢筋布置图.dwg
  • 拱片接头与横系梁构造图.dwg
    拱片接头与横系梁构造图.dwg
  • 拱片钢筋明细表(30m).dwg
    拱片钢筋明细表(30m).dwg
  • 刚架拱说明书3.dwg
    刚架拱说明书3.dwg
  • 拱片、横系梁一般构造图.dwg
    拱片、横系梁一般构造图.dwg
  • 刚架拱说明书1.dwg
    刚架拱说明书1.dwg
  • 防抛网构造图.dwg
    防抛网构造图.dwg
