拱涵设计全套CAD图纸

附件详情

二、 技术标准:
(一) 设计荷载:公路-Ⅰ级;
(二) 环境类别:Ⅰ类;
(三) 净空:
单孔拱涵:净跨径L0×净空H0分别为:1.5×1.0、1.5×1.5、2.0×1.5、2.0×2.0、2.5×2.0、2.5×2.5、3.0×2.5、3.0×3.0、4.0×3.0、4.0×4.0、5.0×3.0、5.0×4.0、5.0×5.0、6.0×4.0、6.0×5.0;
双孔拱涵:净跨径L0×净空H0分别为:3.0×2.5、3.0×3.0、4.0×3.0、4.0×4.0、5.0×3.0、5.0×4.0、5.0×5.0、6.0×4.0、6.0×5.0;
交角:0°~30°。
(四) 主要材料:主拱圈用C30混凝土,整体式基础拱涵涵台、墩、基础采用C30混凝土;分离式基础拱涵涵台、墩采用C30混凝土,基础采用C20混凝土,护拱、侧墙采用M7.5浆砌片石,钢筋采用HRB335。洞口八字翼墙墙身、隔水墙及铺底采用M7.5浆砌片石,翼墙基础采用C20混凝土,帽石采用C30混凝土。
三、 设计要点:
(一)涵身荷载:涵身所受荷载包括涵身自重、涵台侧面及顶面填土的重力及土压力、设计荷载等。不计涵内流水、涵底板上的铺装、人力及畜力车的外荷载。计算涵洞顶上车辆荷载引起的竖向土压力时,车轮或履带按其着地面积的边缘向下作30°角分布。当扩散线重叠时,扩散面积以最外边的扩散线为准。

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

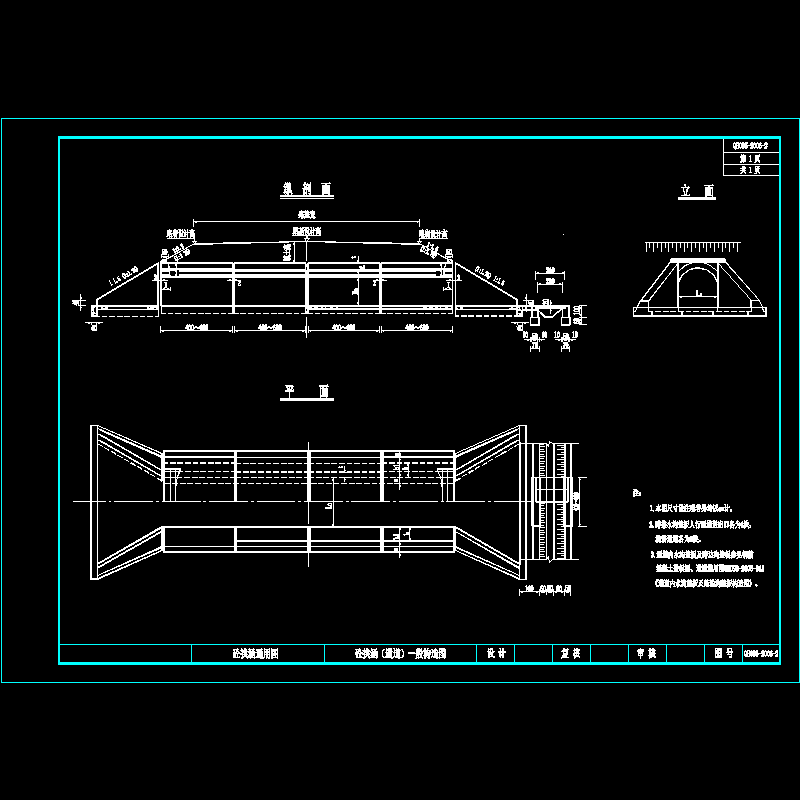

  • 095-02混凝土拱涵(通道)一般构造图.dwg
    095-02混凝土拱涵(通道)一般构造图.dwg

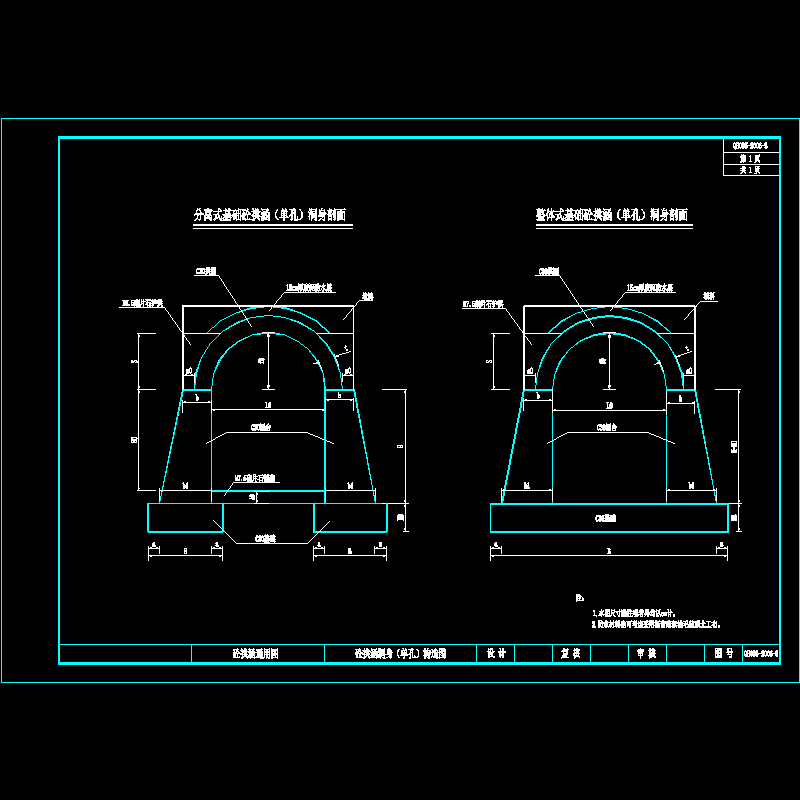

  • 095-03混凝土拱涵洞身(单孔)构造图.dwg
    095-03混凝土拱涵洞身(单孔)构造图.dwg

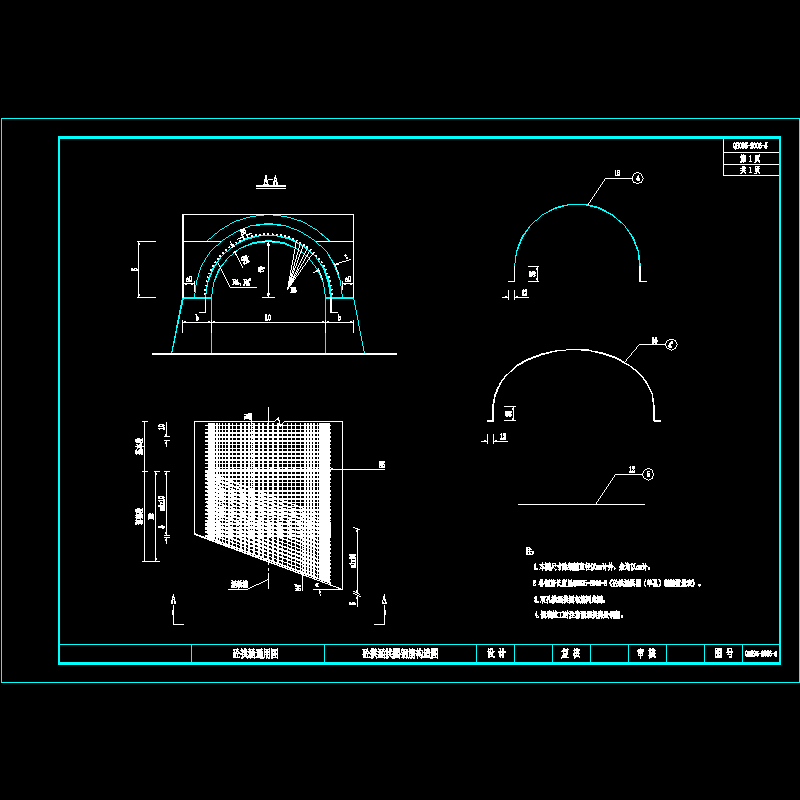

  • 095-05混凝土拱涵拱圈钢筋构造图.dwg
    095-05混凝土拱涵拱圈钢筋构造图.dwg

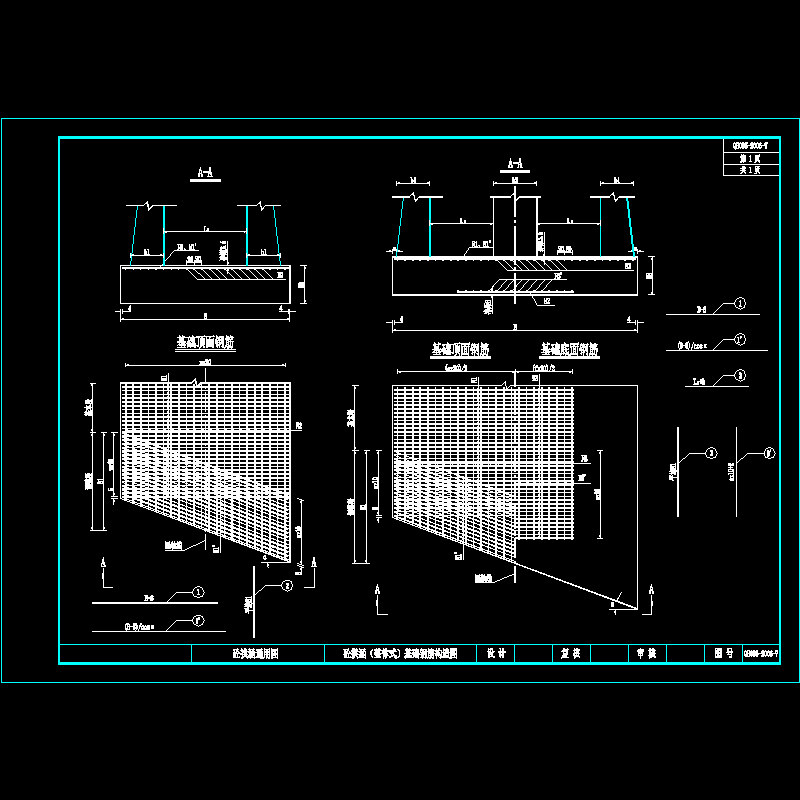

  • 095-07混凝土拱涵(整体式)基础钢筋构造图.dwg
    095-07混凝土拱涵(整体式)基础钢筋构造图.dwg

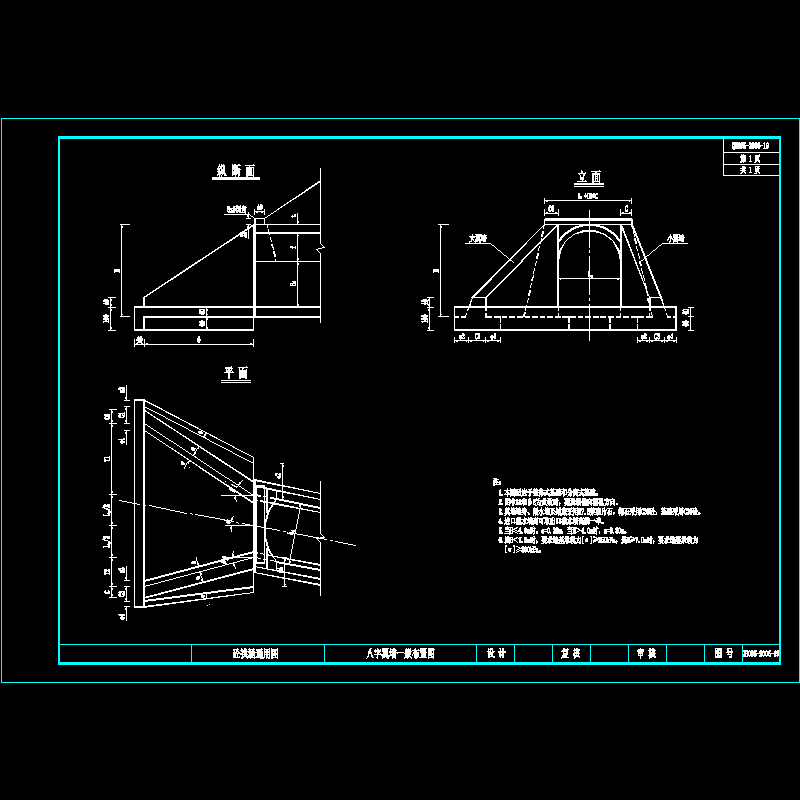

  • 095-19八字翼墙一般布置图.dwg
    095-19八字翼墙一般布置图.dwg
  • 095-20单孔八字翼墙尺寸及工程数量表4.dwg
    095-20单孔八字翼墙尺寸及工程数量表4.dwg
  • 095-22混凝土拱涵台背填土.dwg
    095-22混凝土拱涵台背填土.dwg
以上是部分截图,请下载附件后查看完整高清内容
