30m宽城市次干路工程全套CAD施工图纸(28张)

附件详情

项目概要:
全长1540.885米,包括:平面、纵断面、横断面、车行道和人行道路面结构、路基处理设计、人行道上的树穴、无障碍通行设施、交叉口设计以及排水工程(见排水工程施工图设计)等。
横断面具体设置如下:
道路全宽30米,横断面为: 6.0米(绿化带) 2.0米(人行道) 3.0米(绿化带) 14.0米(车行道) 3.0米(绿化带) 2.0米(人行道)
......
设计于2010年,共28张CAD设计图。

竖向设计

等宽式缘石坡道图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 001封皮、目录(第1页).dwg
    001封皮、目录(第1页).dwg

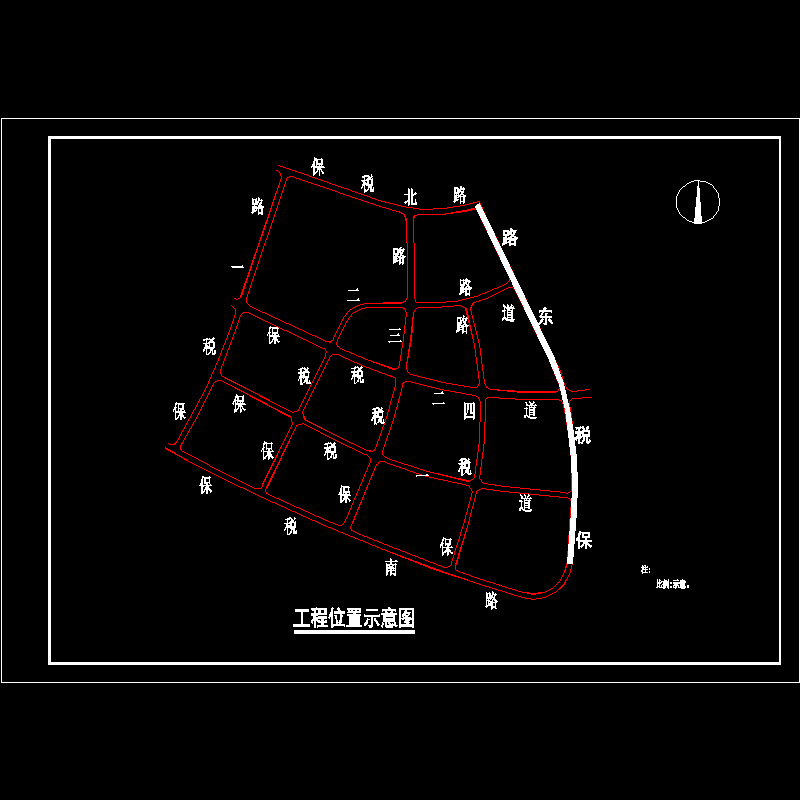

  • 002保税东路工程位置示意图.dwg
    002保税东路工程位置示意图.dwg
  • sl-01保税东路平面图(第1页).dwg
    sl-01保税东路平面图(第1页).dwg
  • sl-04保税东路纵断面图.dwg
    sl-04保税东路纵断面图.dwg
  • sl-05保税东路横断面图.dwg
    sl-05保税东路横断面图.dwg
  • sl-07路面结构(第2页).dwg
    sl-07路面结构(第2页).dwg
  • sl-09保税东路一般路基处理图.dwg
    sl-09保税东路一般路基处理图.dwg
  • sl-11保税东路特殊路基处理图.dwg
    sl-11保税东路特殊路基处理图.dwg
以上是部分截图,请下载附件后查看完整高清内容
