至石人山高速公路1639.616m飞鸟拱天桥CAD施工图纸.dwg

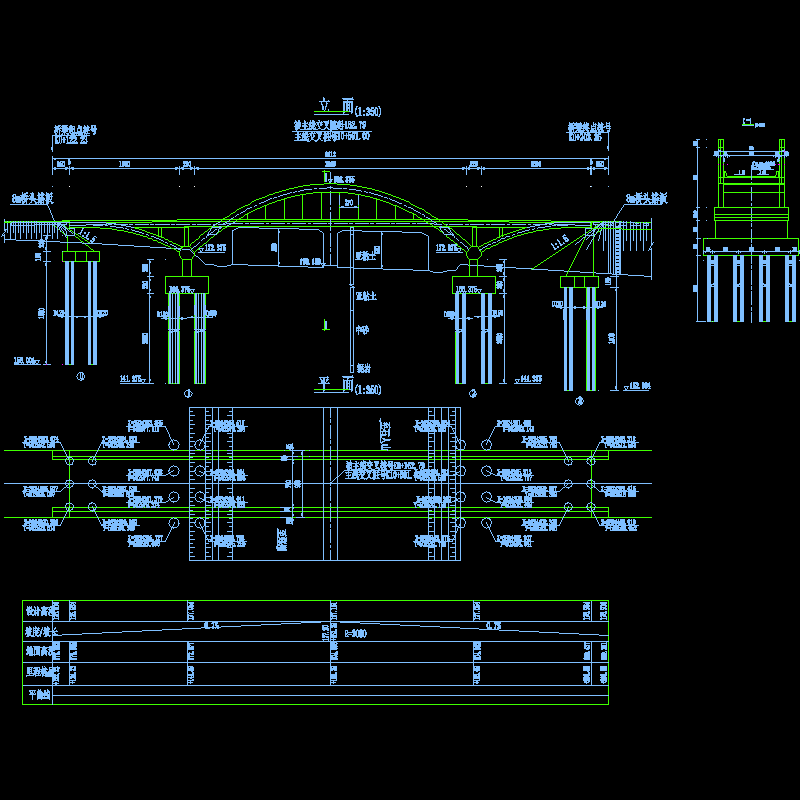

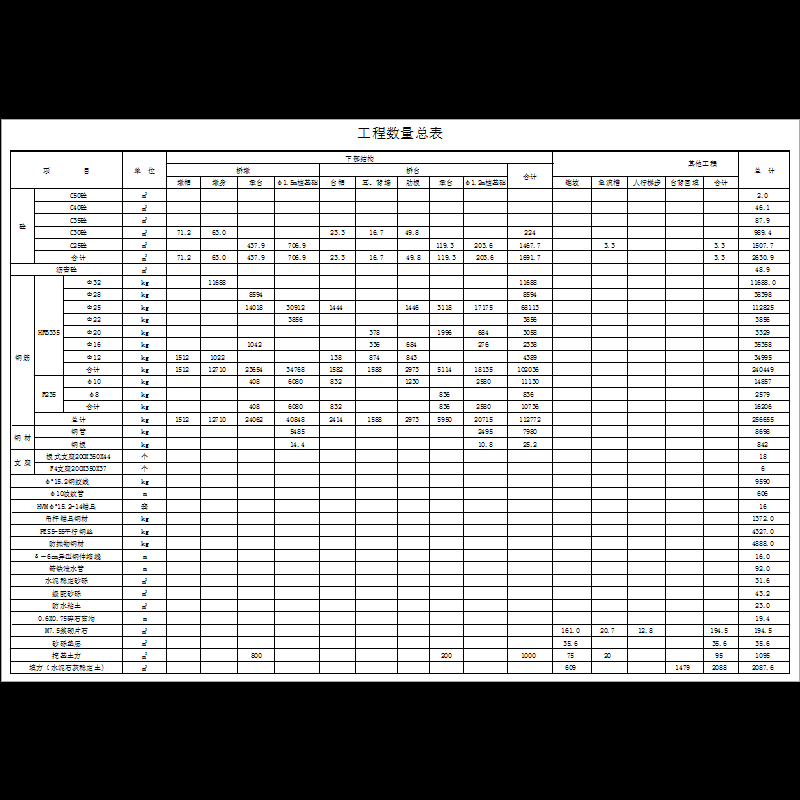

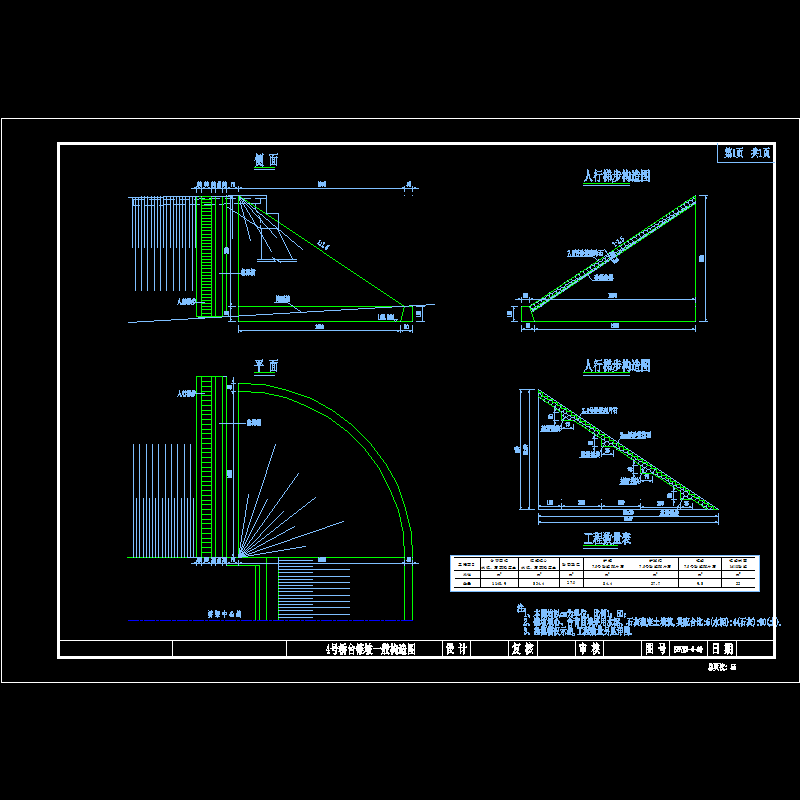

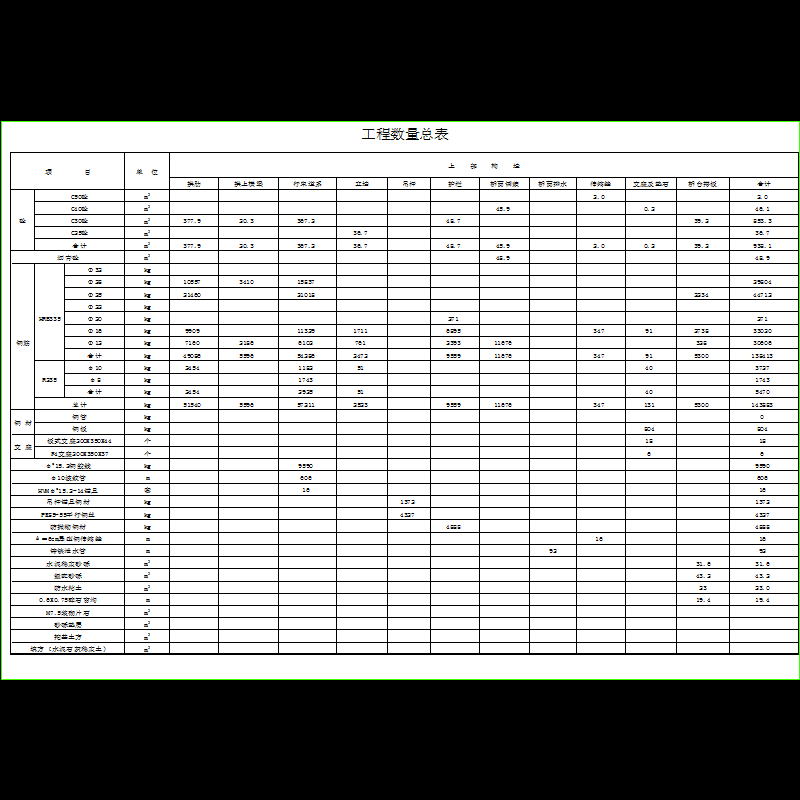

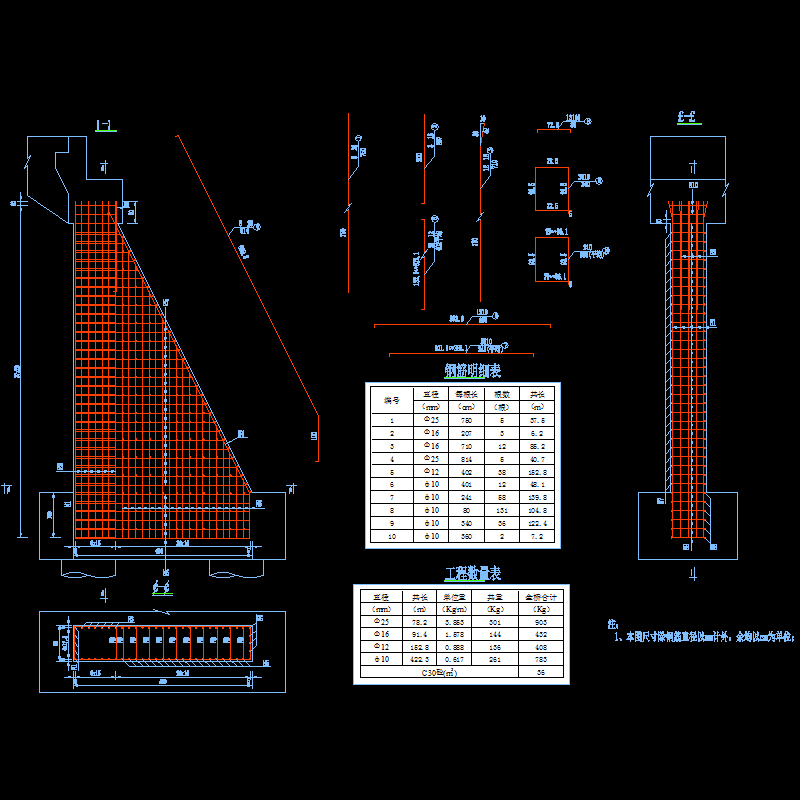

1.荷载等级：公路—Ⅱ级 　　2.桥梁宽度： 7m（行车道） 2×0.5m（护栏），全宽9.7m 　　3.桥下净空：5.5m 　　4.被交叉道路等级：机耕道 　　 　　本天桥桥型采用飞鸟拱，与主线交叉桩号K10 591。桥梁跨径为16 39.6 16米，桥梁全长为81.12米。行车道系厚0.8米。主拱圈按等截面悬链线无铰拱设计，拱轴系数m=1.167，净矢跨比为1/4.5。桥墩采用墙式墩，厚1.2米；桥台采用肋板式台；基础采用桩基础，桩基按摩擦桩设计。
