22.2m箱梁设计CAD图纸（成套）

附件详情

装配式 部分预应力混凝土连续箱梁桥
纵向按平坡设计，横向坡度均为2％。一联为4×20米至12×20米的装配式部分预应力混凝土连续箱梁，采用多箱单独预制，简支安装，现浇连续接头的先简支后连续的结构体系。为了便于模板制作和外形美观，主梁沿纵向外轮廓尺寸保持不变。支座设置方式除每联端支座设滑板支座外，各中墩上支座型式应按气温变幅大小，每联孔数多少，桥墩高低等具体情况，通过计算和已有实践经验确定。
1、汽车荷载：公路－Ⅰ级
2、桥梁宽度：2x净－12米，配合路基宽度28.0米。
3、跨径：20米
4、斜度：0°
……
包括：

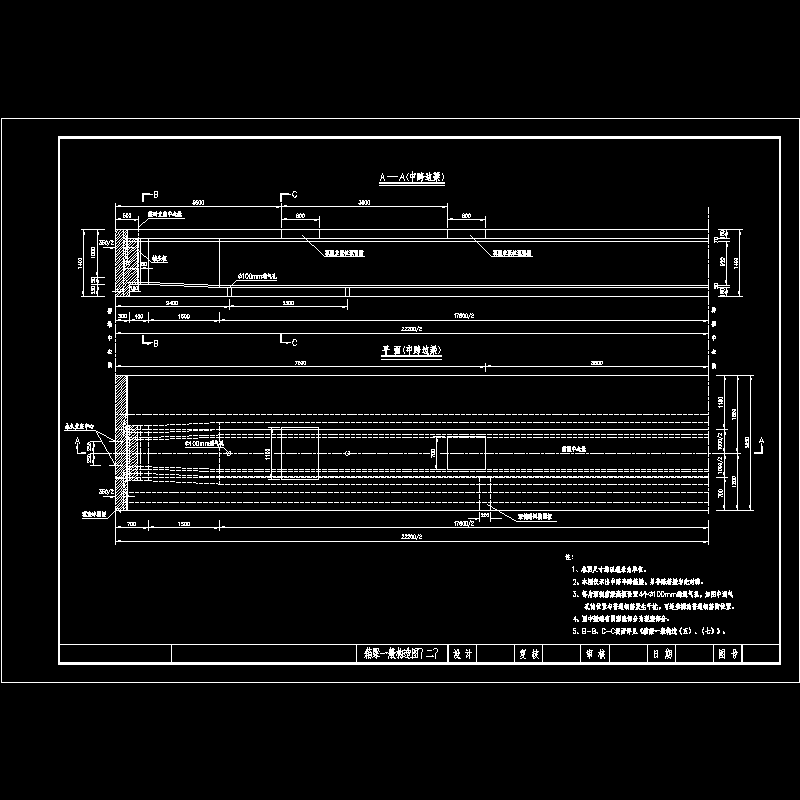

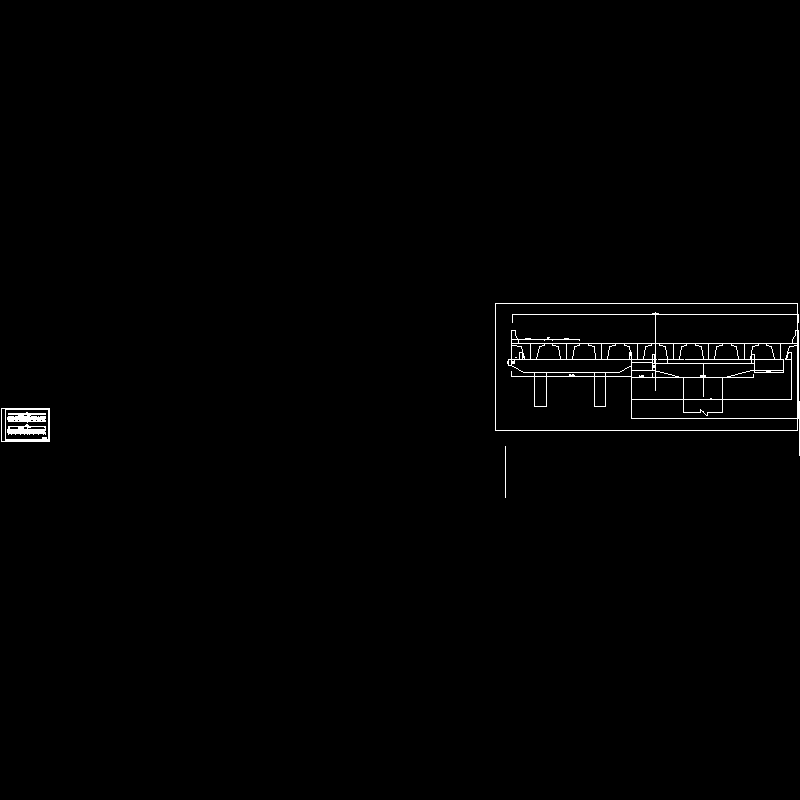

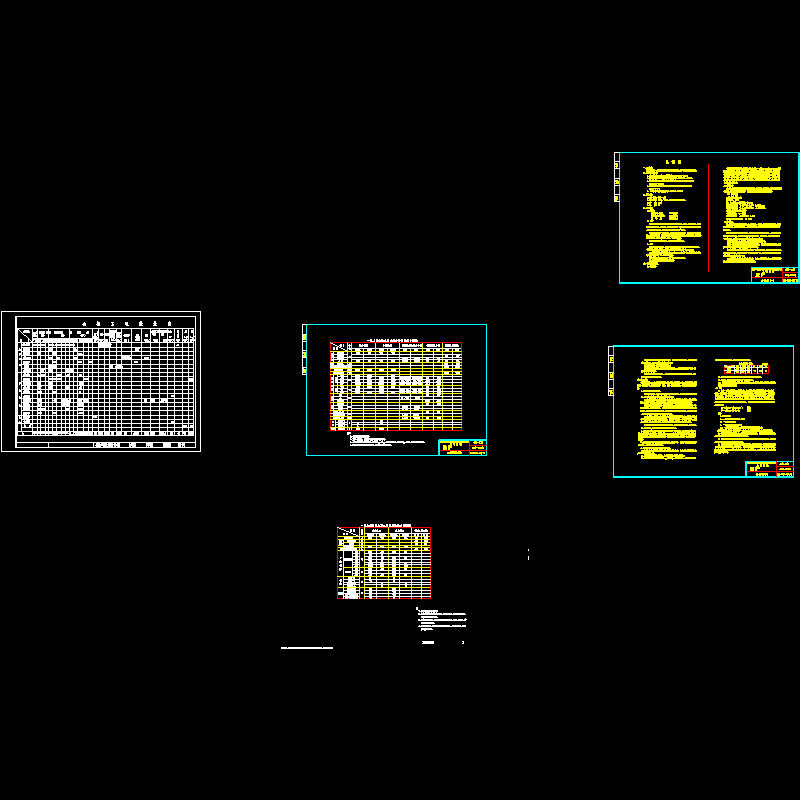

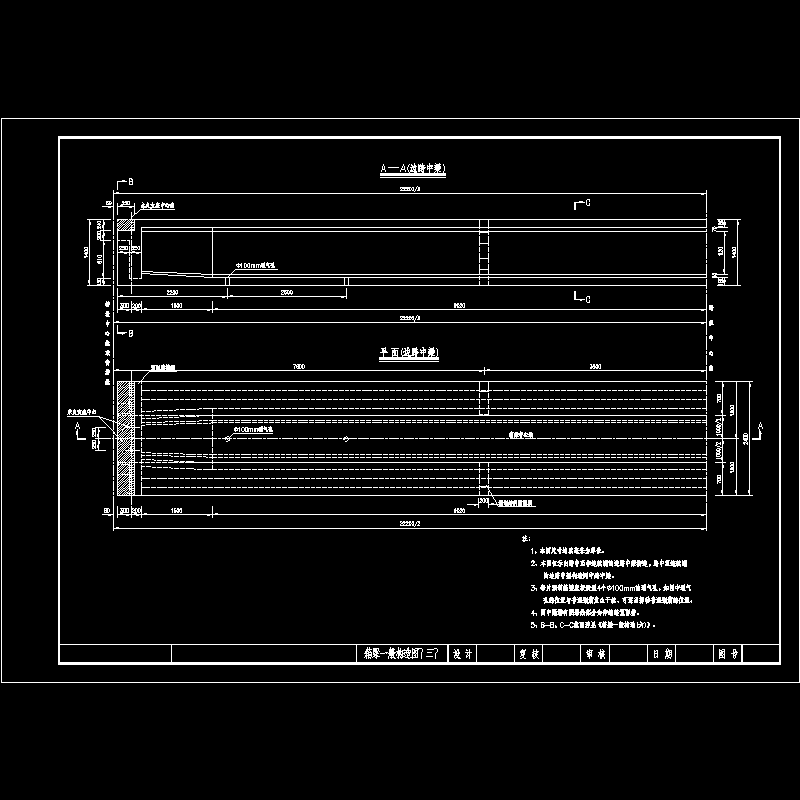

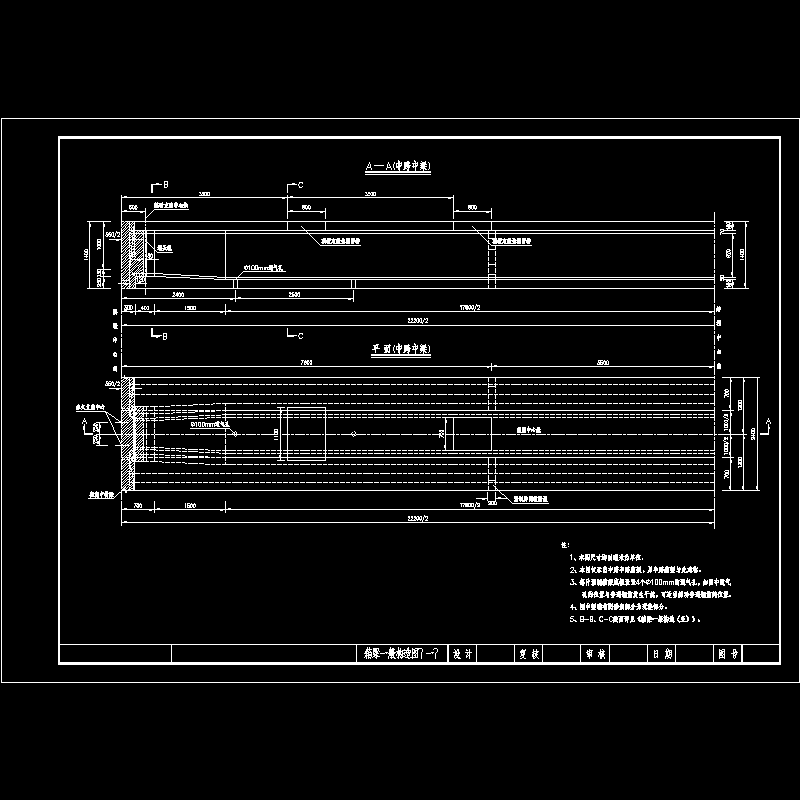

设计总说明、工程材料数量表0度、典型横断面_0度、箱梁一般构造_01中跨、箱梁一般构造_02中跨、箱梁一般构造_03边跨、箱梁一般构造_04边跨、箱梁一般构造_05中跨、箱梁一般构造_06边跨、箱梁一般构造_07内边梁、预制箱梁钢束构造0度_01、预制箱梁钢束构造0度_02、箱梁顶板负弯矩钢束构造、箱梁普通钢筋构造_01中跨、箱梁普通钢筋构造_02中跨、箱梁普通钢筋构造_03中跨、箱梁普通钢筋构造_04边跨、箱梁普通钢筋构造_05边跨、箱梁普通钢筋构造_06边跨、箱梁普通钢筋构造_07边跨、梁端锚下加强钢筋构造、负弯矩区钢束槽口钢筋构造、梁端封锚钢筋构造、现浇湿接缝钢筋构造0度、端横梁钢筋构造0度、现浇中横梁钢筋构造0度、预制堵头板钢筋构造0度、支座预埋件示意图、栏杆、搭板、铺装、支座等
……共计41张
