溶洞发育地段路基治理一般设计CAD图纸

附件详情

岩溶发育情况及相应处理措施：路基底或路基附近流量较大的暗河、落水洞、消水坑、涌泉等，设桥梁跨越；规模小的设置涵洞、钢筋砼板跨越。1、对洞径小、顶板薄或岩层破碎的溶洞，位于挖方路基基底时，采用钢筋砼盖板加固；位于填方路基基底时，采用爆破 顶板用片石回填加固，并在地表整平后铺设两层土工格栅加固。2、对填方路基基底的落水洞、岩溶漏斗，在不影响地下水排泄通道时，可采用回填夯实，并在地表整平后铺设两层土工格栅加固。对于路堑边坡上的干溶洞，洞内用片石填塞，洞口用干砌片石铺砌、砂浆勾缝或浆砌片石封闭。当溶洞顶板岩层未被节理裂隙切割或虽被切割但胶结良好时，其溶洞顶板的安全厚度可按厚跨比确定。当厚跨比＞0.8时，溶洞的顶板岩层可不作处理，（厚跨比为顶板的厚度与路基跨越溶洞的长度之比）。

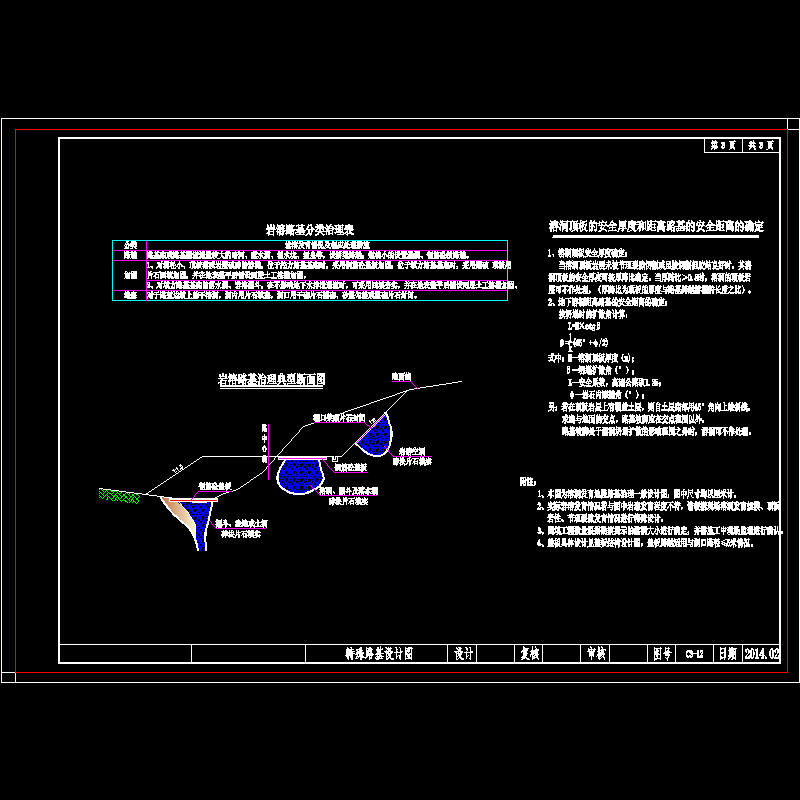

……图纸含溶洞顶板的安全厚度和距离路基的安全距离的确定、岩溶路基分类治理表、岩溶路基治理典型断面图……共计1张，设计于2014年
