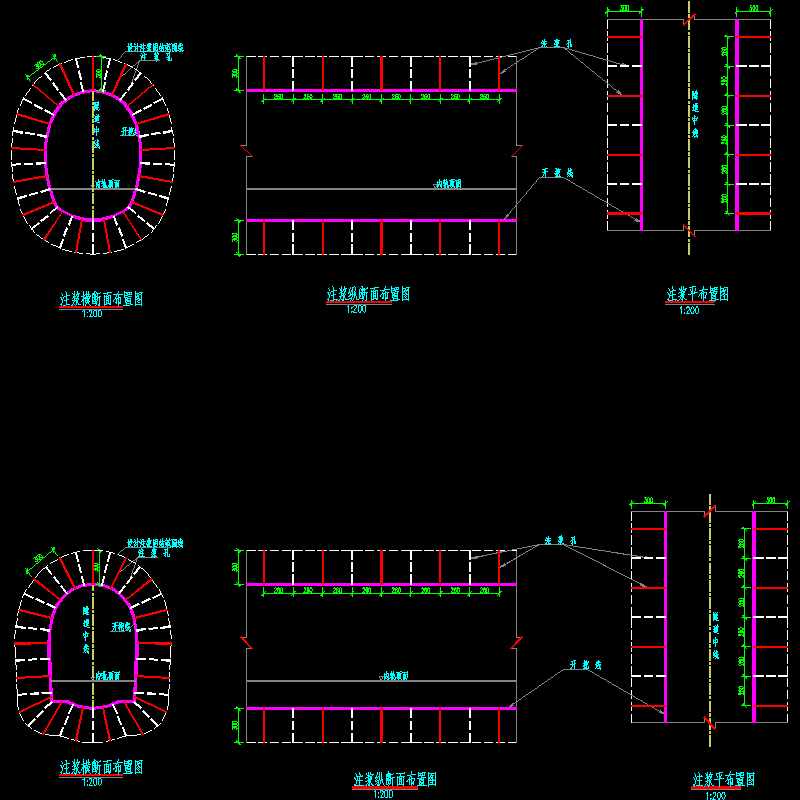

宜万铁路隧道3m全断面径向注浆设计CAD图纸

附件详情

1、本图尺寸除注明者外，其余均以厘米计。
2、本图适用于宜万铁路宜利段（行车速度160km/h）隧道普通型复合式衬砌（宜万隧参03）地段。
3、本图注浆孔按浆液扩散半径2m布设，注浆孔按梅花型布置，每环设17孔，孔底环向间距约300cm，纵向间距260cm。
4、注浆孔采用风机钻开孔，孔径为52mm。
5、孔口管采用!50mm，壁厚3.5mm的热轧无缝钢管，钢管长1m，孔口管应埋设牢固，并有良好的止浆措施。
6、注浆材料及注浆参数详见相关设计图。
7、本图及说明未详尽之处，请参照相关规范、规定及设计图办理。
