铁路双线隧道设计图纸28页

资料简介
赚取积分

位置：云南
设计年代：近代
隧道的长度：2103米
隧道所在的位置：山岭隧道
隧道埋置的深度：深埋隧道
隧道的用途分类：交通隧道
围岩分类：Ⅳ:极硬岩

附件详情

隧道为双线隧道，全长2103m。线间距为4.209-5.351m，全隧均位于半径R=2800m的右偏曲线上。左侧设单车道无轨运输横洞一座，全长140m。隧道洞顶存在高压线铁塔，洞顶埋深约23m。本隧洞身段最大埋深约129m，最小埋深约18m。进口为双耳墙式明洞转偏压明洞。
图纸内含：
平面图
地质说明4页
设计说明 10页
工程数量表5页
纵断面
进口设计图
抗滑桩结构布置图

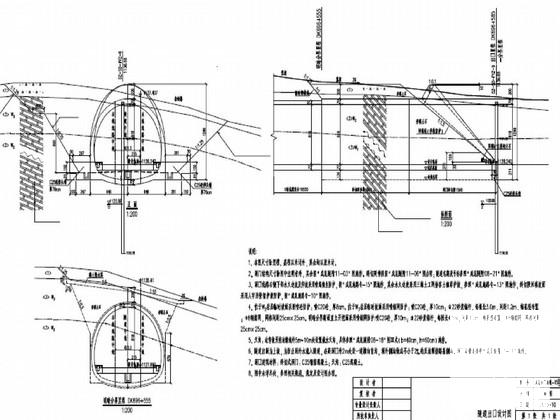

出口图
横洞纵断面
横洞洞口
超前地质预报设计说明
超前地质预报纵断面
注浆预案
碴场
……
共计28页，

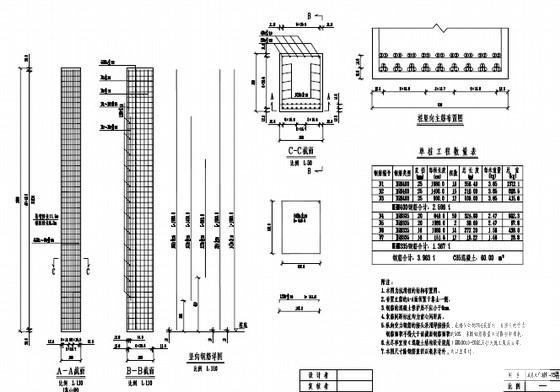

抗滑桩结构布置图
