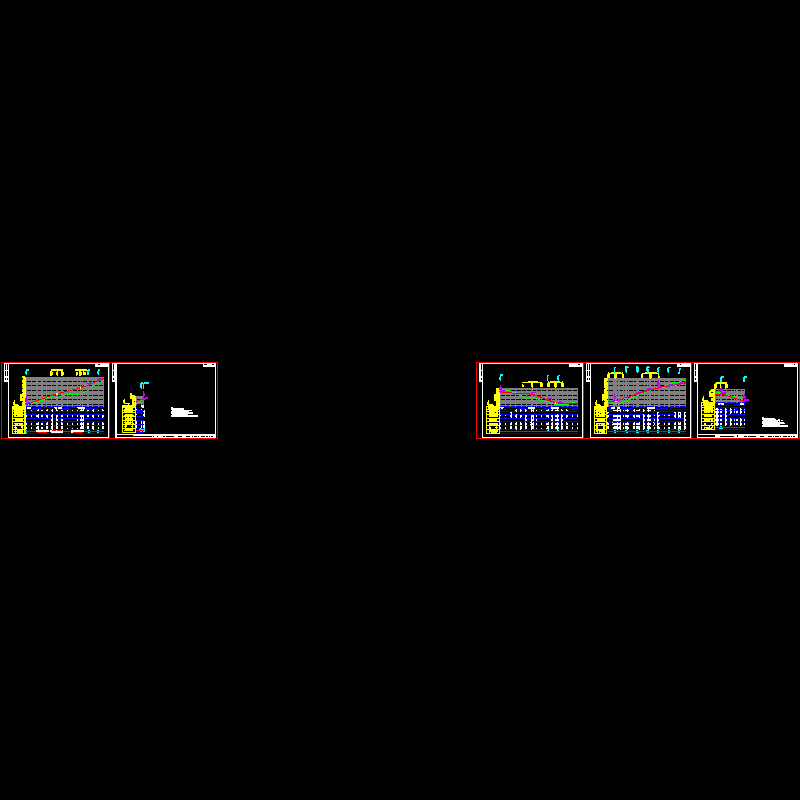

市政小区与环路连接道路工程纵断面节点CAD详图纸设计

附件详情

道路横断面设计
按照园区规划，该项目标准横断面布置如下：
西入口路及环路： 6米人车混行道，采用坡度为1.5%的双向直线路拱横坡；
B4－1路：6米人行道，采用坡度为1.5%的双向直线路拱横坡；
其他为4米宽楼前路，采用坡度为1.5%的单向直线路拱横坡，坡向远离建筑的方向，详见道路平面图。
道路与原地坪有高差时，两侧应各设0.5米的保护性土路肩，横坡3%，坡向路外。
道路在停车位及楼门出入口等部分加宽，具体位置及尺寸见平面图，停车位段横坡采用1.5%直线横坡，按原路拱横坡顺延。
