某市社区项目市政道路工程竣工图纸,纵断面设计和平面设计cad图

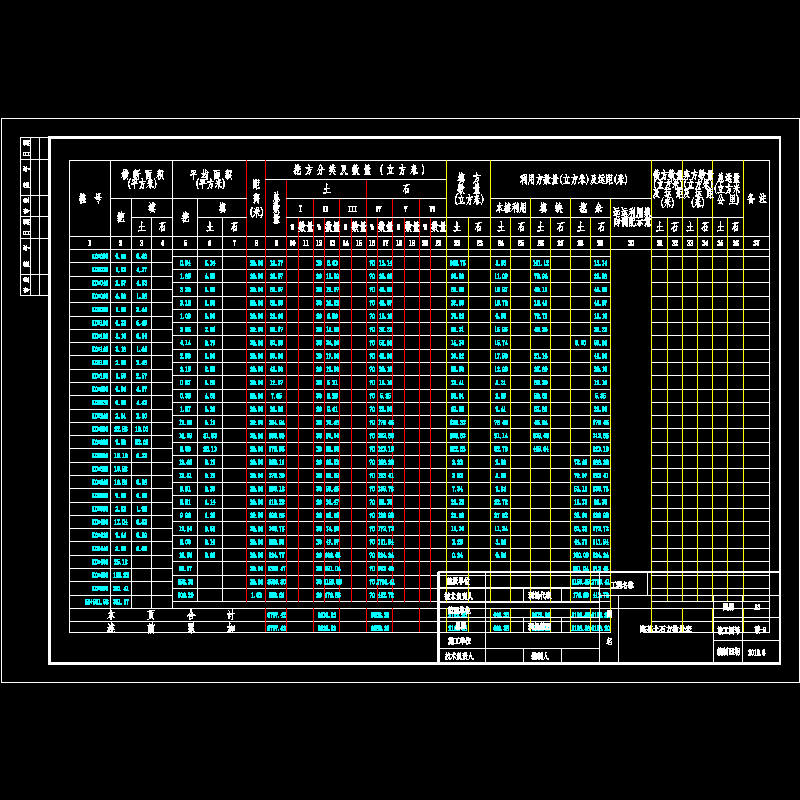

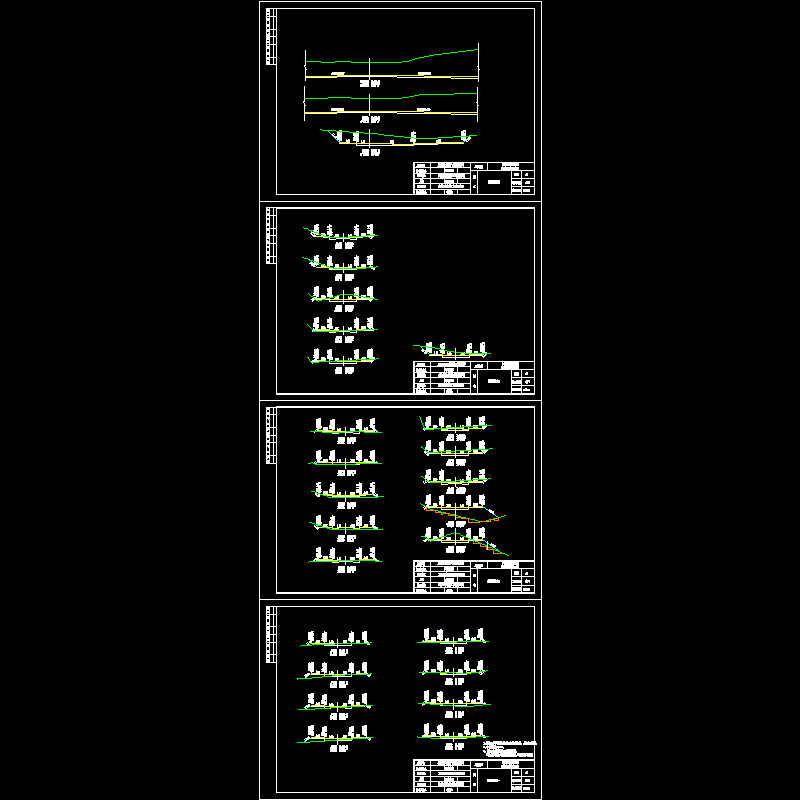

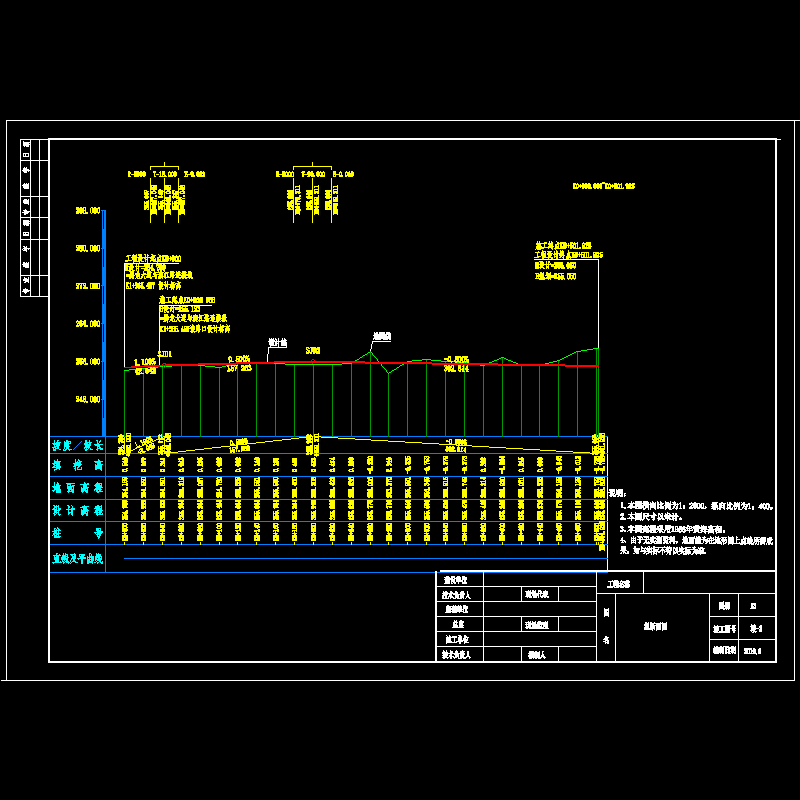

四、道路设计 　　4.1设计原则 　　1、尊重城市规划，保证道路的功能及美观。 　　2、分析论证规划，从使用功能及美观的角度分析，优化路幅，保持道路线型基本不变，并对其进行适当调整，保证行车顺畅。 　　3、遵照国家技术规范，合理选择各项设计指标。 　　4、根据控规，结合地形、地貌、道路设计，综合考虑片区排水涉及的流域面积、流向、主排水沟等因素，做到排水设计与道路设计的有机结合，保证排水系统经济合理性。 　　4.2平面设计 　　 该资料道路平面走廊与原规划保持一致, 人行道边线与规划道路红线一致。 　　该资料xx社区项目1#地市政道路全长501.925 m，南北走向，起点与腾龙大道与滨江路连接线相接，止于规划道路，，全长为501.925m。道路路幅宽度为16米。道路平面线形为直线。道路设计起点桩号K0 000,施工起点桩号K0 038.966, 此桩号以前道路与腾龙大道与滨江路连接线预留平交接口接顺。 　　4.3纵断面设计 　　 在本次纵断面设计中，考虑相交道路标高与建筑及小区道路出入口标高，结合排水系统与地形，对本次道路进行纵断面设计。 　　 道路设计起点桩号K0 000，设计高程254.709，与腾龙大道与滨江路连接线平交，终点桩号K0 501.925，设计高程255.050，与规划道路平交。全线设置纵坡三段，坡度分别为1.1%、0.5%、-0.3%。设计的道路纵坡满足与道路路线前进方向右侧建筑及小区道路平顺衔接，并根据建筑设计对沿线建筑及小区道路出入口进行了接口预留。
