醋酸项目配套污水处理工程工艺竣工CAD图纸

  • 设计说明:有
  • 类型:污水处理厂
  • 处理技术:格栅筛网,沉淀,过滤,消毒,厌氧法,活性污泥发
  • 工艺流程选介:其他
  • 设计阶段:竣工图
  • 参考图纸:20张以上
  • 规模:20万以上吨/天
  • 图纸年代:近代

附件详情

  • 附件详情
  • 工艺设计总说明
  • 地沟布置图
  • 设备布置图
  • 仪表平面布置图
  • 工艺流程图
  • 管道平面布置及系统图
  • 生活、事故及醋酸调节池工艺图
  • 预处理池工艺图
  • UASB池、水解、沉淀及调节池工艺图
  • SBR池工艺图
  • 集泥池、浓缩池及集水池工艺图
  • 加药间、脱水机间工艺图
  • ......

附件详情


工程介绍:
该项目某化工有限公司40万吨/年醋酸项目配套污水处理工程,根据 文件、工程合同及其附件的内容可知,该工程主要包含煤气化废水、乙二醇废水、生活废水及其它冲洗废水,总设计水量为6000m3/d,即250m3/h,该工程位于河南省永城龙宇煤化工有限公司40万吨/年醋酸项目建设区域内,处理后的出水水质达到《污水综合排放标准》一级标准。

工艺流程:
该项目设计原水主要为煤气化废水、乙二醇废水、醋酸废水和生活废水,另外,在车间生产过程中可能产生事故废水,进入事故池缓冲调节后陆续进入后续处理工艺进行分量处理。其中气化 废水主要含有氰化物,需要进行破氰处理;乙二醇废水由于COD浓度较高,PH值较低,需要采用中和调节和厌氧生化预处理;醋酸废水和生活污水直接进入综合调节后进入后续好氧生化处;后续好氧生化处理工艺主要采用的为SBR工艺;污泥处理采用带式压滤脱水机进行压滤脱水后外运处置。

编制于2013年,图纸共48张。


SBR池曝气器管路系统图

SBR曝气系统平面布置图

沉淀池及调节池平面布置图

氢氧化钠溶液加药管线系统图

污水处理工艺PID图(二)(主体理工艺阶段)

综合间平面布置图

污水处理工艺PID图(一)(预处理工艺阶段)

预处理池平面图

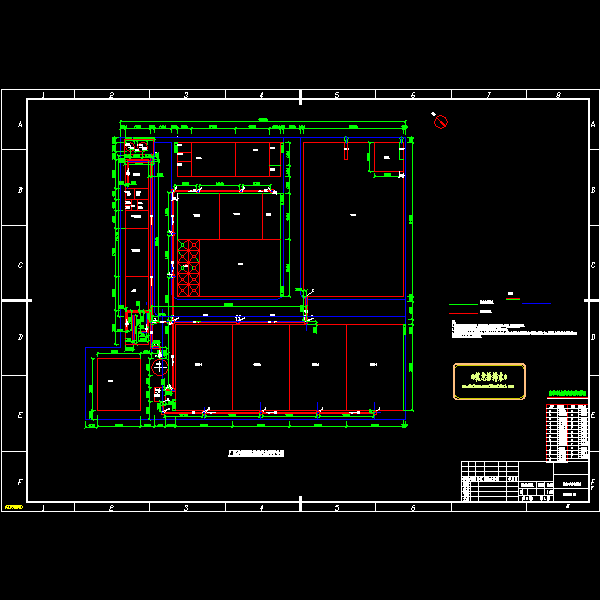

污水管线平面布置图

B-B剖面图(C-C)

UASB池、水解池排泥系统平面图

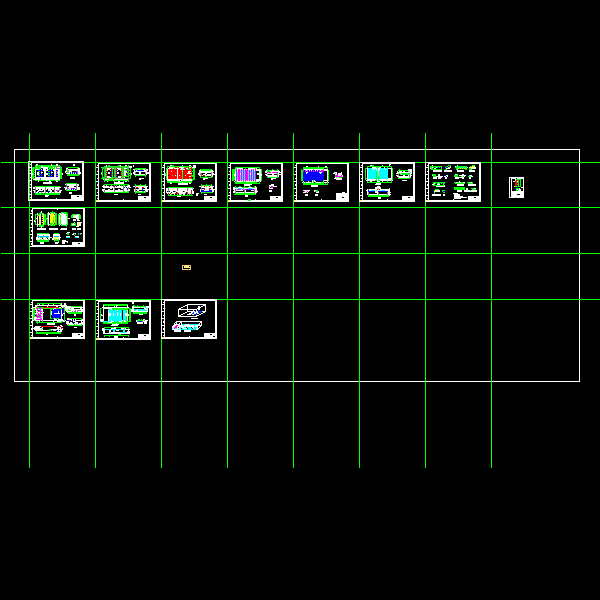

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
