住宅及商业项目配套换热站工程热力系统设计
-
该项目为北京市昌平区东沙河西岸中区住宅及商业项目配套换热站，为该项目1-12#住宅及商业配套提供采暖热源。换热站设在4#楼地下二层内，地面标高为-7.20，层高5.01m。
-
本换热站的设计范围包括：换热站的热力系统设计。
本换热站采用水-水板式换热器，一次水来自市政热力管道，温度为115/70°c,二次水的温度为80/60°c。高区一个系统设两台水-水板式换热器，设两台循环水泵;低区两个独立系统分设两台水-水板式换热器设两台循环水泵。
热力管线平面图
热力设备平面布置图
热力系统原理图
剖面图
水箱大样图
缩略图

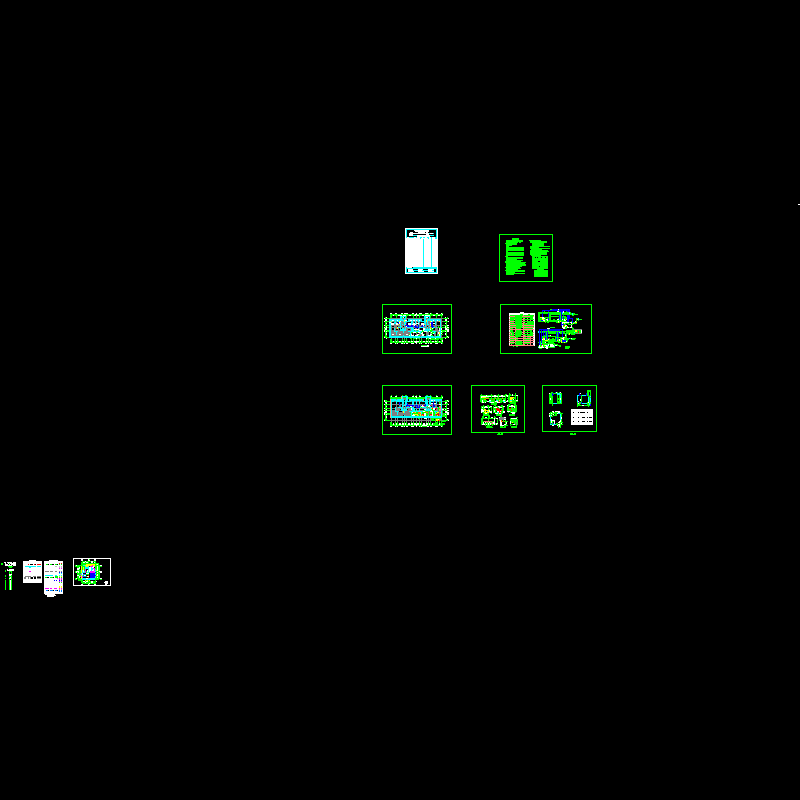

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
