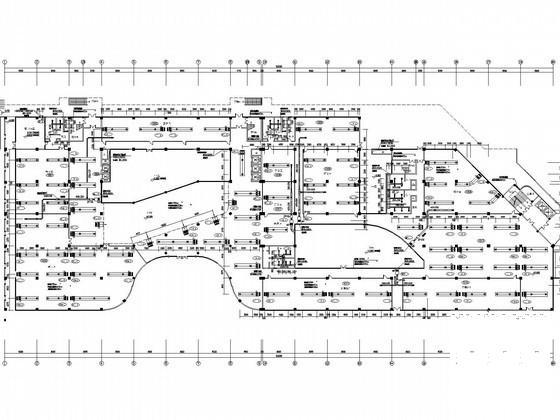

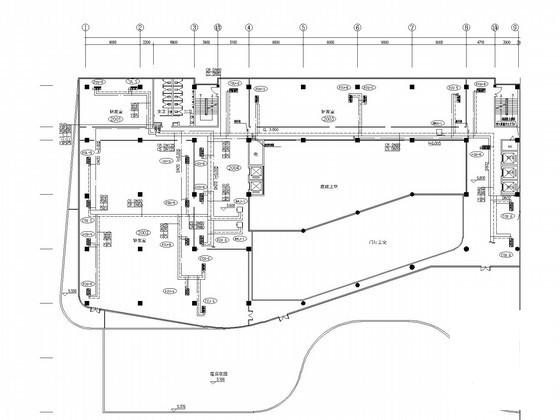

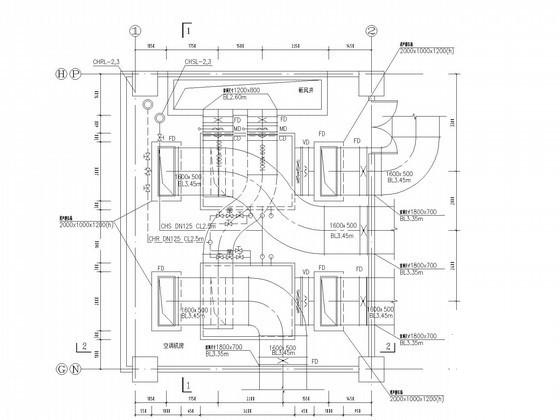

厂区工程项目空调及通风排烟系统设计施工图纸

附件详情

一、项目概要：
该项目为厂区工程项目，总建筑面积100032m2...

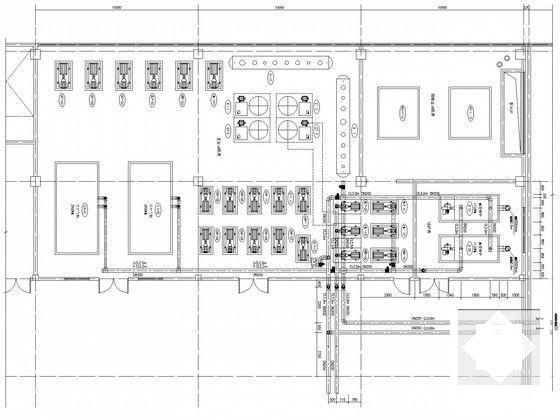

二、冷热源：
1.空调冷热源采用两台水冷离心式冷水机组。
2.空调停止运行后，开启螺杆式风冷热泵机组或真空锅炉提供生活热水...
三、空调系统：
1.总经理办公室设一套变流量多联机系统。
2.车间空调按区域设置定风量一次回风全空气空调系统。
3.大空间采用吊顶式空调+独立新风。
4.空调水系统采用两管制混合式水系统，由单级泵水系统和双级泵水系统组合而成。车间采用单级泵水系统空调水系统采用两管制混合式水系统，由单级泵水系统和双级泵水系统组合而成。车间采用单级泵水系统...
四、通风系统：
1.每个防烟分区面积不超过 2000m2，每个防烟分区内排烟量按换气次数不小于6次/小时计。
2.大会议室采用机械排烟系统。
3.排烟量按防烟分区面积x60m3/h计算...

图纸共67张。
