泰达MSD配套公寓项目6#地块项目系统图纸

一、建筑概况

本建筑为地下二层,地上18层高层住宅建筑。

二、供电电源

1、本建筑内的消防电梯、排烟风机、疏散照明灯为二级负荷,客梯、公共照明用电设备为二级负荷,其它均为三级负荷。电梯机房的照明灯具应选用消防专用产品。

2、供电电源均由供电所小区变电站引来。供电电源以电缆直接埋地方式引入各单元设在地下二层的低压配电间。该项目采TN-C-S系统,电源进线处,在室内均应设等电位联 接盒,将需要做等电位联接的各金属管、PE线,建筑物金属构件等在盒内端子上做好联接。住户用电由阻燃电缆垂直供电至各楼层。住宅用电负荷和公共用电负荷分别进线,地 下公共用电负荷双电源分别引自不同的变压器低压母线段、必须满足二级负荷双电源要求。

电业与该资料的分界点为进线电缆的电缆头,电缆头前端(包括电缆头)由电业负责设计施工,进线开关下桩头后端由我院负责设计。

3、供电电压: 220/380V;使用电压:照明和空调为单相 220V,电力为三相 380V 。

4、计量方式:该项目采用低供低量。公用设施的计量装置设在低压配电间内,由供电局装设。各住户的计量装置设在每层电表箱内。

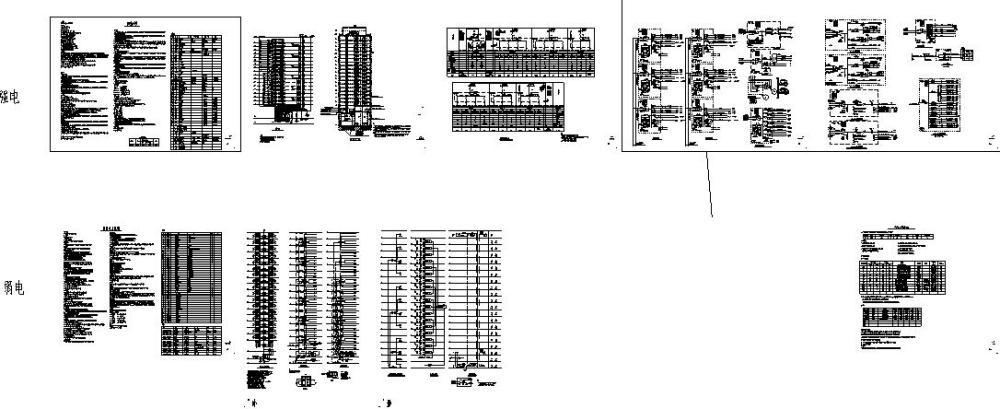

三、图纸展示
