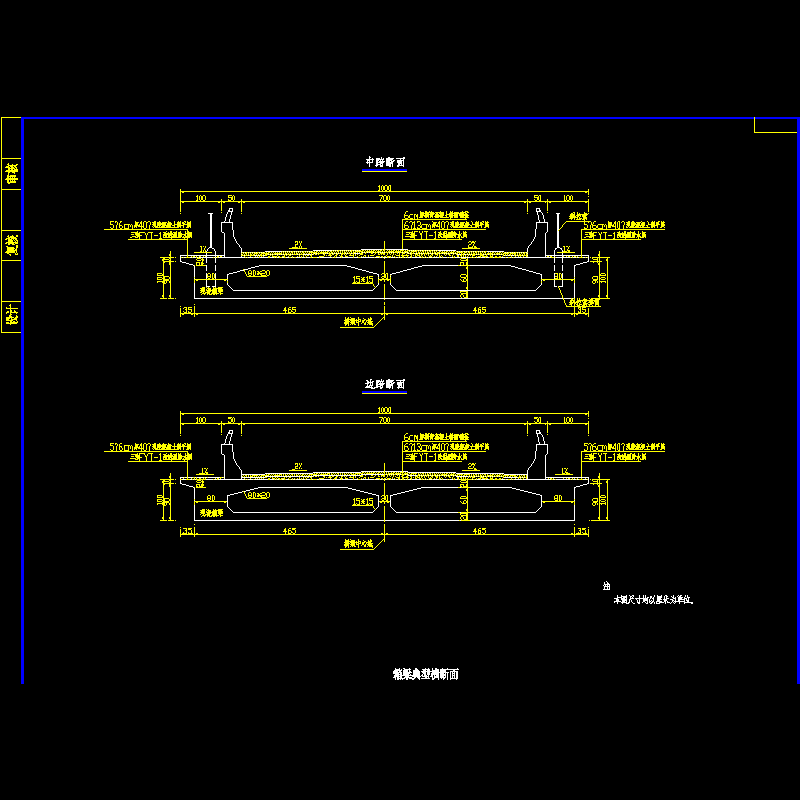

104m预应力钢筋混凝土组合体系斜拉桥箱梁典型横断面节点CAD详图纸设计

附件详情

1、设计荷载：汽车-20级，挂-100。
2、本桥所处地区地震烈度：7度，按8度设防。
3、本桥上部结构采用(20 45 20)m预应力钢筋砼连续梁、系杆拱协作体系，下部采用实体圆端形墩、肋台、钻孔灌注桩基础。
4、立面图墩台顶标高、基底标高系指墩台中心处的高程。
5、桥台处伸缩装置采用D80型浅槽式伸缩缝。
6、本桥桥头设置8米长搭板。
7、本桥桩基设计为摩擦桩，施工时若与实际地质情况不符，应及时变更设计。
8、被交路改路长度为430米，桥梁长度以外路基面层采用20cm厚级配碎石。
