7x20m预应力混凝土空心板典型横断面节点CAD详图纸设计
附件详情
技术指标
1.设计荷载：汽车-20级，挂车-100.
2.路基宽度12m
设计要点
1.本图采用公路预应力混凝土斜交简支梁（板）桥计算程序进行内力计算和配筋设计。
2.本图采用简支板背墙桥面连续结构。
3.运营状态下主梁应力按预制板,铰缝及整体化现浇混凝土共同受力进行计算.

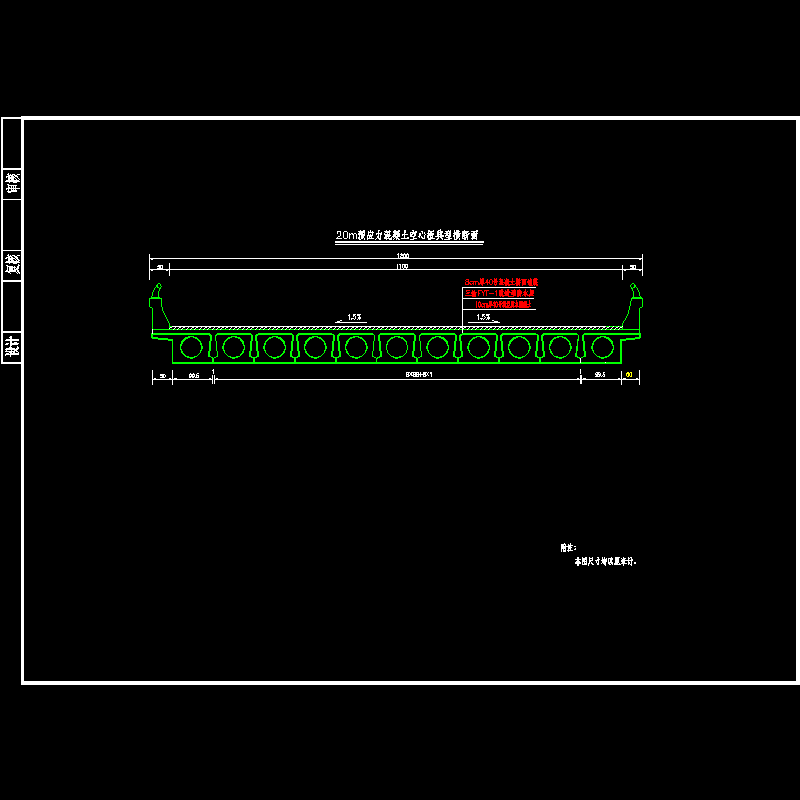

以下是附件的其中一部分截图，共1张，您也可以 搜索 更多您想要的资源
-
第 1 张图
以上是部分截图，请下载附件后查看完整高清内容
