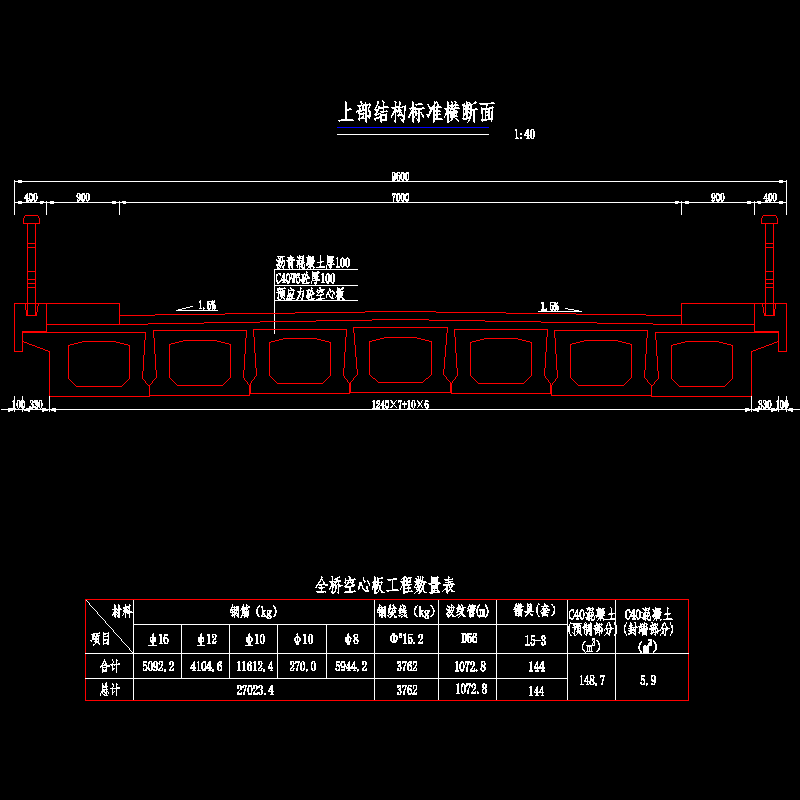

5×15米预应力混凝土空心板上部结构标准横断面节点CAD详图纸设计

附件详情

2.本桥上部采用5×15米预应力混凝土空心板，下部桥墩采用双柱式桥墩，桩基础，桥台采用双柱式桥台。
3.设计荷载公路Ⅰ级，地震动峰值加速度为0.2g。
4.桥面横坡1.5%由盖梁形成，桥面铺装采用100mmC40W6混凝土，100mm沥青混凝土。
5.本桥在桥台位置处各设一道GQF-C60伸缩缝，桥台处支座采用GYZF200×44mm板式橡胶支座,共计28块，桥墩处支座采用GYZ200×49mm板式橡胶支座,共计112块。
6.本桥在上下游各15米范围内护坡，总长为30米，护坡采用400mmM7.5浆砌片石 300mm砂砾垫层。
