64m简支梁支座布置示意CAD图纸

附件详情

该资料采用球型钢支座。为桥墩支座预埋件图,图中支座梁体和桥墩等构造为示意图。各墩上活动支座上座板在顺桥向的位置需根据合拢温度和安装后梁体的收缩徐变预留各活动支座纵向偏移量。支座上方梁体内设置三层钢筋网,同时考虑顶梁需要,支座设计顶梁位置在垫石之间,钢筋网若与梁体钢筋相抵触,可适当移动。在支承垫石顶用C50干硬性无收缩砂浆调平。
图纸含:
支座顺桥向布置图
支座钢筋数量表(一孔梁)
支座横桥向布置图
支座布置图
支座尺寸表
……
共计1张,设计于2013年


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

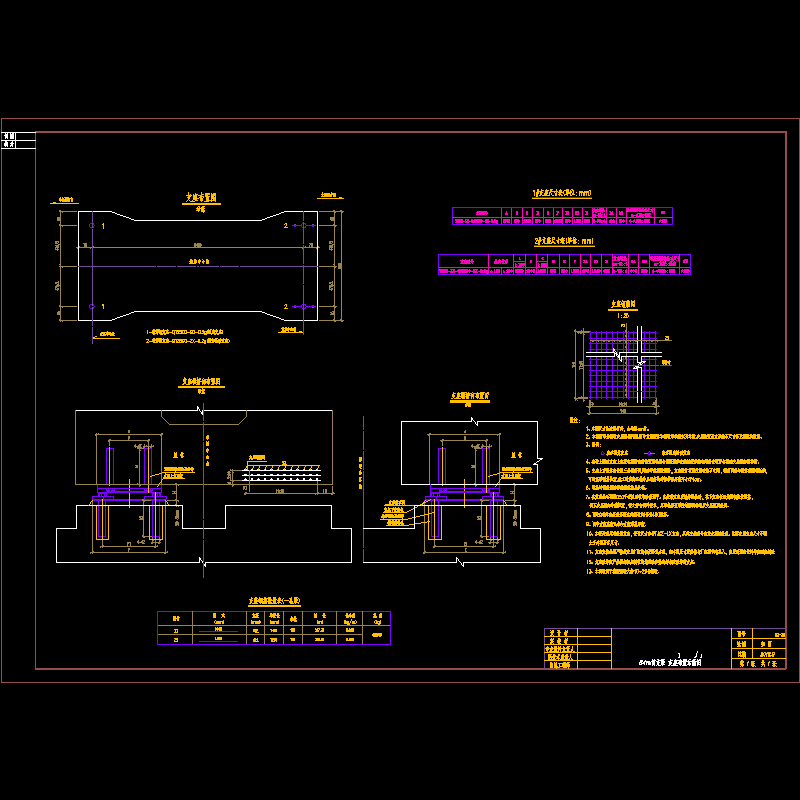

  • 64m简支梁支座布置示意CAD图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
