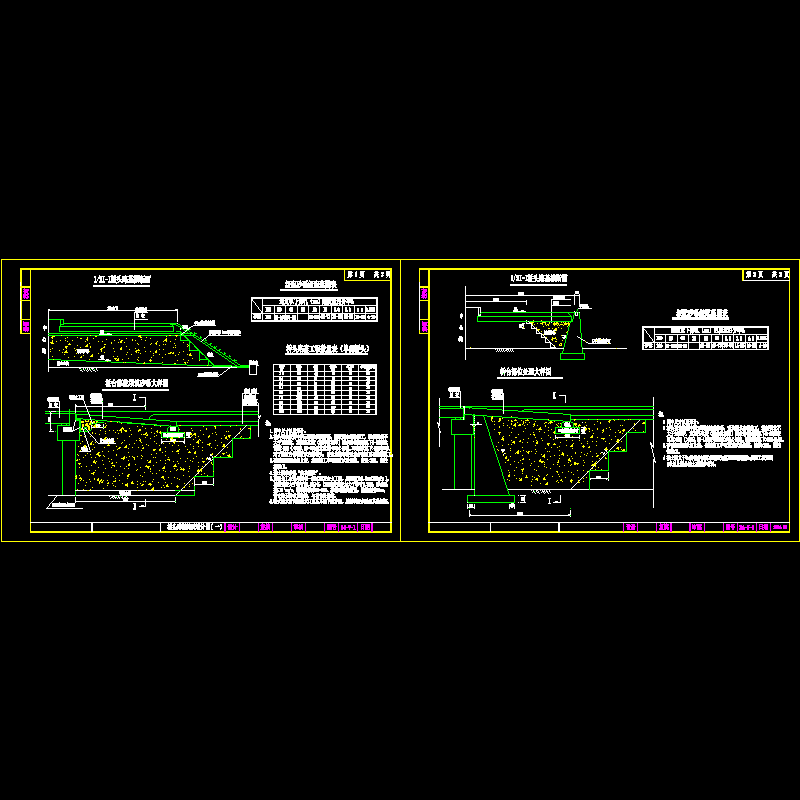

省道桥头路堤特殊设计CAD大样图

附件详情

桥头填筑级配砂砾，建议用水密法施工，粒径要求不大于10厘米，重型压实度（固体体积率）要求路槽底面以下0-80厘米范围>96%（>87%),80-150厘米范围>94%(>85%),150厘米以下>93%(84%).对于肋板台等设置承台的桥头，需先填筑宕渣至承台顶面后再按图施工。砂砾级配要求实际施工中可通过试验调整，液限<28%，塑性指数<9。防渗土工布采用两布一膜式的复合土工膜，其规格为0.3mm(200g/m ),断裂强度大于等于14.5KN/M，CBR顶破强度力大于等于2.3KN，渗透系数<10 cm/s，断裂伸长率30-80%。摊铺时拉挺绷紧，搭接宽度20cm，需去除无纺布后粘结，与桥台处粘结。
……共计2张，设计于2006年
