新建铁路低矮路堤基床处理设计CAD详大样图

附件详情

本图适用于路堤填筑高H≤0.7m,且基床范围内的地基不存在Ps＜1.5MPa或σ/o＜0.18
MPa的土层时，不同地基条件下的基床处理。
基床表层填筑0.7m级配碎石。
地基为一般黏性土地层（含全风化岩层时，基床表层以下需挖除换填掺5％石灰改良土，换填厚度不小于1.0mm；于改良土填料顶面做成向外的4％排水坡，并铺设一层两布一膜土工布，两侧坡脚外设置排水沟，以排除基床表层积水。
地基为强风化硬质岩、软质岩时，应清除风化层，整平岩石后填筑A、B组填料，保证基床底层换填厚度不小于1.0m；并于基床底层顶面做成向外的4％排水坡，并铺设一层两布一膜土工布，两侧坡脚外设置排水沟，以排除基床积水。
地基为碎石类土、砂类土,密实度不满足规范要求时，基床表层以下需翻挖回填碾压，厚度不小于0.5m。
地基为硬质岩时，基床表层以下应清除凹凸不平面，或采用C25以上的混凝土填平后，直接在其上填筑，岩石地基顶面做成向外的4％排水坡。
基床表层以下换填或翻挖回填地段应分层压实，压实标准应执行相应部位的压实标准。
两布一膜土工布要求600g/m2/,渗透系数≤10-11/cm/s,断裂强度≥20KN/m,CBR顶破强度≥2.5KN,膜厚≥0.3mm。

路堤填筑高H≤3.0m,基床地基不满足强度条件或沉降分析不满足要求及下伏软弱地基土时，不同地基条件下的基床处理措施如下：
1.仅表层有小于3.0m的软弱地层时，应全部挖除换填渗水土,如图(a)、(b)横断面形式。
2.基底软弱土层厚度大于3.0m时，如图(c)横断面形式采用复合地基处理,桩顶碎石垫层内铺设双向土工格栅。
挖除换填部分应分层压实，压实标准满足相应部位要求。
纵向设计应考虑换填厚度和地基沉降过渡控制。
……
该资料包含：

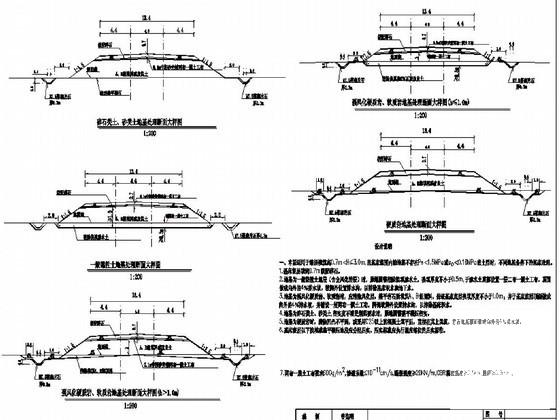

碎石类土、砂类土地基处理断面大样图
一般黏性土地基处理断面大样图
强风化硬质岩和软质岩地基处理断面大样图
硬质岩地基处理断面大样图

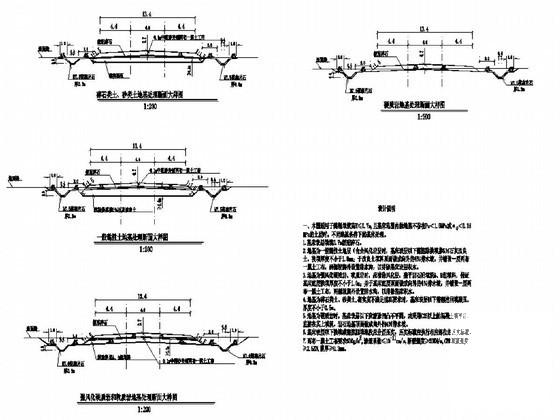

碎石类土、砂类土地基处理断面大样图
一般黏性土地基处理断面大样图
强风化硬质岩、软质岩地基处理断面大样图(h＞1.0m)
强风化硬质岩、软质岩地基处理断面大样图(h≤1.0m)
硬质岩地基处理断面大样图

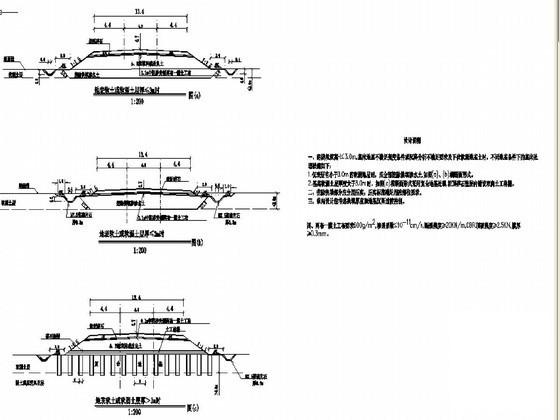

地表软土或软弱土层厚≤3m时基床处理设计
地表软土或软弱土层厚≤3m时基床处理设计
地表软土或软弱土层厚＞3m时基床处理设计
