200km/h铁路工程低路堤基床设计CAD图纸

路基基底应符合:《新建时速200公里客货共线铁路设计暂行规定》 (铁建设函285号)(以下简称《暂规》)中路堤填筑地基条件。对于高度小于基床厚度(<2.5m)的低路堤,当基床范围内的地基细粒土静力触探比贯入阻力Ps值<1.5MPa或基本承载力σ/0<0.18MPa时,应采取换填等措施处理。当基床范围内地基土满足Ps值≥1.5MPa或基本承载力σ/0≥0.18MPa,但不满足《暂规》表4.3.2-2条及表4.3.3的有关规定时,按下列情况分别进行处理:    1、H≤0.6m时    (1)基床表层采用级配碎石填筑。    (2)当地基为粘性土、全风化岩层时, 在基床表层底面下换填厚度不小于0.5m(0.4m厚A、B组填料+0.1m厚中粗砂), 碾压至基床底层的压实标准。路基两侧设置排水沟,排除基床表层积水。当地下水位距路肩<2.0m时,排水沟底设置纵向盲沟 ,并于换填底部0.1m厚中粗砂间设置一层复合防排水板,如图一;当地下水位距路肩≥2.0m时,于换填底部0.1m厚中粗砂间设置一层复合土工膜,如图二。    (3)当地基为砂性土或碎石类土地层时, 在基床表层底面下翻挖回填厚度不小于0.5m,并整平碾压至基床底层的压实标准。 路基两侧设置排水沟,排除基床表层积水。当地下水位距路肩<2.0m时,排水沟底设纵向盲沟,并于换填底部0.1m厚中粗砂间设置一层复合防排水板,如图三; 当地下水位距路肩≥2.0m时,如图四。    (4)当为岩石地层时,视风化情况处理,坚硬岩石可不处理。将其整平后直接在其上填筑。   ……   共计4张,设计于2009年

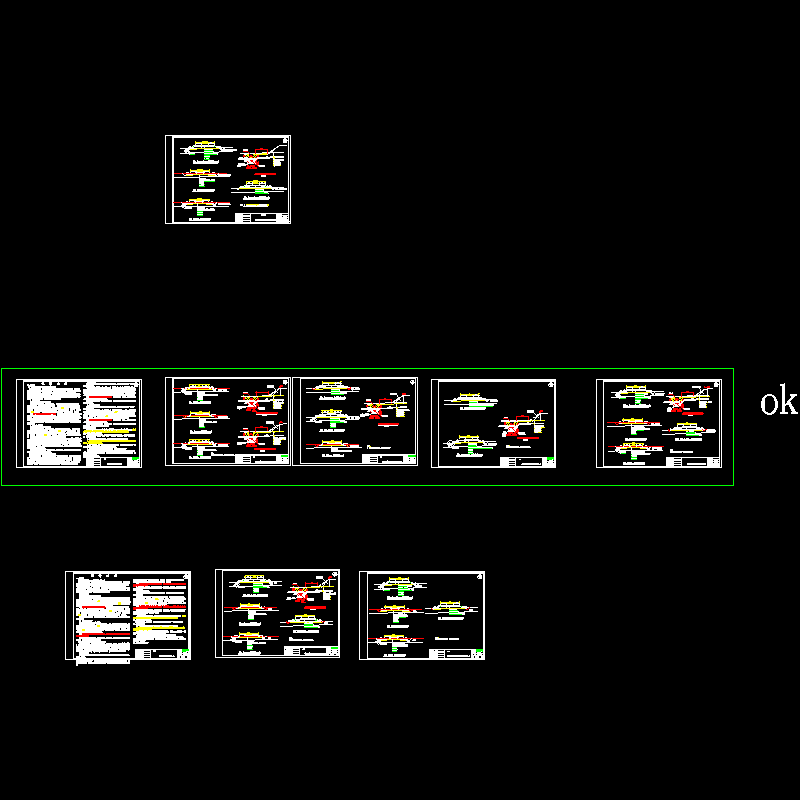

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
  • 200km/h铁路工程低路堤基床设计CAD图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
