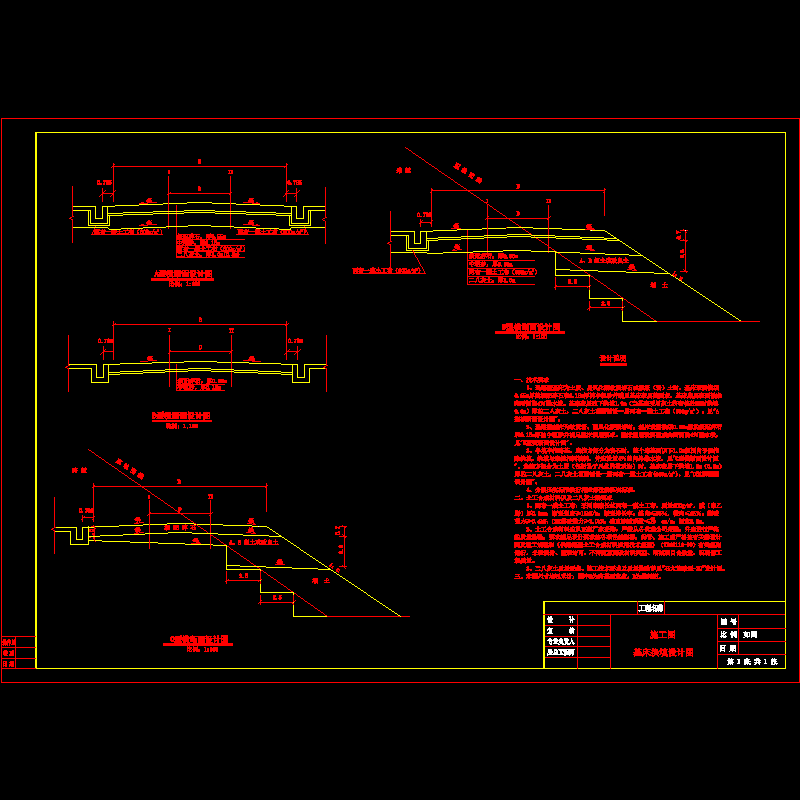

高速铁路路基基床换填设计通用CAD图纸

附件详情

1、当路堑基床为土质、易风化的软质岩石或膨胀（岩）土时，基床表层换填0.55m厚的级配碎石和0.15m厚的中粗砂并满足基床表层的要求，基床底层表面做成向两侧的4％排水坡。基床表层以下换填1.0m（当基底采用灰土挤密桩处理时换填0.5m）厚的二八灰土，二八灰土顶面铺设一层两布一膜土工布（600g/m2）。
2、当路堑基床为软质岩、强风化硬质岩时，基床表层换填0.55m厚的级配碎石和0.15m厚的中粗砂并满足基床表层要求。基床底层表面做成向两侧的4％排水坡。
3、半填半挖路基，当挖方部分为岩石时，整个路基面以下1.0m范围内予以挖除换填，换填与路堤相同填料，并应设置4％的向外排水坡。当挖方部分为土层（包括易于风化的软质岩）时，基床表层下换填1.0m（0.5m）厚的二八灰土，二八灰土顶面铺设一层两布一膜土工布(600g/m2)。
……共计1张，设计于2010年
