铁路浸水及软土地基路堤设计竣工大样图平面布置图

附件详情

本工点百年洪水位标高为3.5m，其防护标高为4.0m，边坡需防护。
左侧路堤坡脚处设挡墙收坡。
支线路基每年仍然沉降3～4cm，受百年水位影响路基抬高0.6～1.8m，对软土地基进行加固处理，以控制沉降和稳定。部分地段由于施工过渡控制影响，在既有线地基采用花管注浆，以改善地基土性质，减少因增加填方而带来的沉降。
挡土墙墙身及底板沿线路纵向每隔10m设伸缩缝一道，缝宽0.02m，缝内沿墙顶、 内、外三边填塞沥青麻筋，其深为0.2m。
挡墙自地面以上部分每隔2.0m纵向设置泄水孔，孔后设RCP-X715D(A)(无纺布包裹式)土工排水材料反滤层。
……
地基加固：
右侧软土地基采用预应力管桩加固，桩径0.4m，桩间距为2.3m，桩按正方形布置。桩进入地层要求。
左侧衡重式路肩挡墙段软土地基采用旋喷桩加固，桩径0.5m，桩间距为1.6m，桩按正方形布置，桩顶应嵌入底板内不小于0.05m。
……
路基基础施工方法：
地基处理前，在施工场地周围做好临时排水设施。地表处理采用人工配合挖掘机或推土机按不同的要求分段作业，处理后的基底密实、平整，无草皮、树根等杂物，且无积水。地面倾斜地段按设计要求挖出台阶。
本段预应力管桩处理软土地基，根据预应力管桩的数量及分段情况，施工前选择具有代表性地段进行试桩，复核地质资料以及设备配置、 施工工艺 是否适宜，确定预应力管桩 施工工艺 参数。待试桩经检验满足设计和质量要求后，进行大面积施工。
本段采用旋喷桩处理，施工前进行不少于3根桩的成桩工艺性试验，确定钻进速度、提升速度、每次喷灰量等工艺参数。待工艺试验桩经检验满足设计和质量要求后，进行大面积施工。旋喷桩施工完成后待桩体达到一定强度后，清理地基表面，进行下道工序的施工。
……
路基附属施工组织：
路基两侧采用干砌片石护坡及墁石基础做边坡防护及浆砌片石水沟，安排3个施工队，每队15到30人，分段分层施工。加片石混凝土重力式挡土墙安排1个队伍施工，25人，挖机与人工配合作业，人工清理出旋喷桩桩头。模板采用竹胶板，支模采用Φ48 脚手架 钢管，Φ10对啦螺杆。混凝土分层浇筑，按15%掺入干净的片石。
……
单块底板钢筋 平面布置图
衡重式路肩挡墙设计大样图
衡重式路肩挡墙及底板大样图

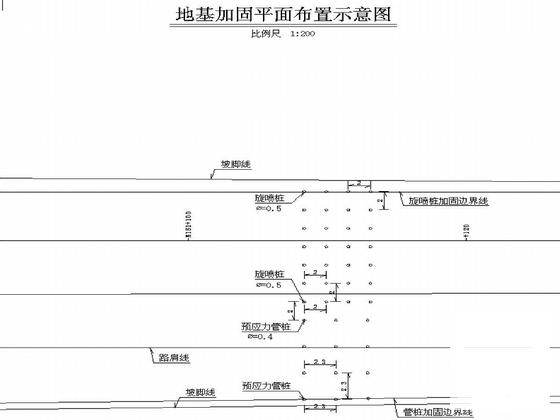

地基加固平面布置示意图
旋喷桩 (间距：2m) +0.5m厚碎石垫层+一层土工格栅 桩按正方形布置 图
预应力管桩 (间距：2.3m) +0.5m厚碎石垫层+一层土工格栅 桩按正方形布置
左侧衡重式路肩挡土墙及承台，三排旋喷桩（间距1.8mm，φ=500mm）
左侧衡重式路堤挡土墙施工范围

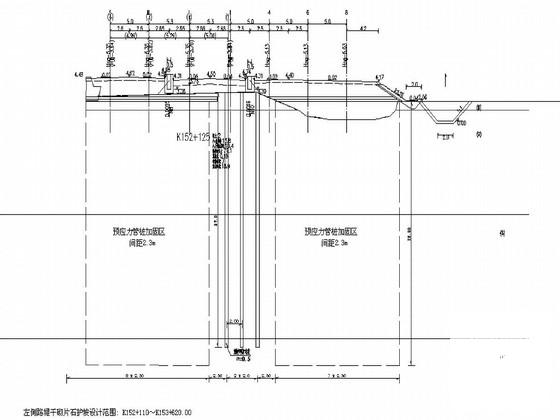

左侧路堤干砌片石护坡设计
地基注浆花管设计

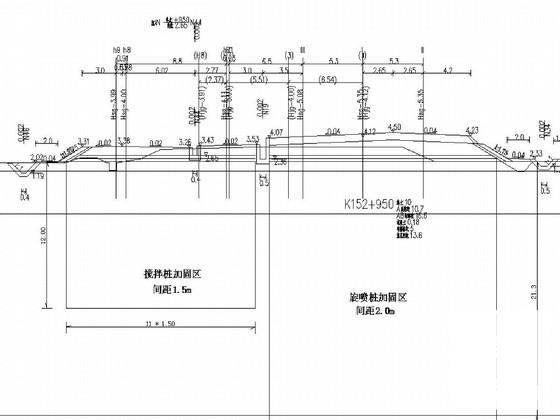

两侧预应力管桩（间距2.3m，φ=400mm），中间三排旋喷桩（间距2.0m，φ=500mm）

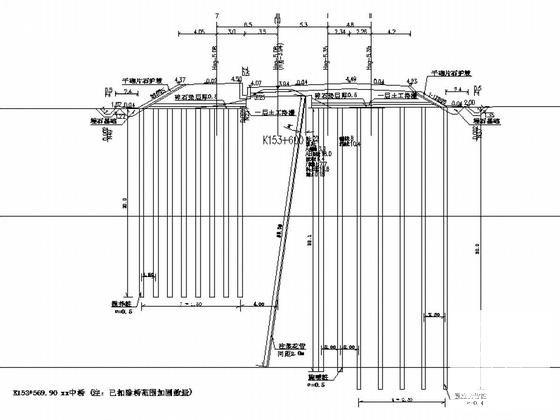

左侧地基旋喷桩（间距2.0m，φ=500mm），右侧预应力管桩（间距2.3m，φ=400mm）
……
共计101张
