6800平18层框架剪力墙结构商住楼建筑结构全套施工大样图

附件详情

该项目位于江西，为18层住宅楼，上部16层为住宅，底下2层为商铺，采用框架剪力墙结构体系，A级高度钢筋混凝土高层建筑。建筑设计面积：6890.71平方米：商业1335.47平方米，住宅5396.65平方米。架空层158.59平方米，占地面积：907.58平方米。采用机械钻孔嵌岩灌注桩，基础设计等级为乙级，抗震设防烈度小于6度，按6度计算。

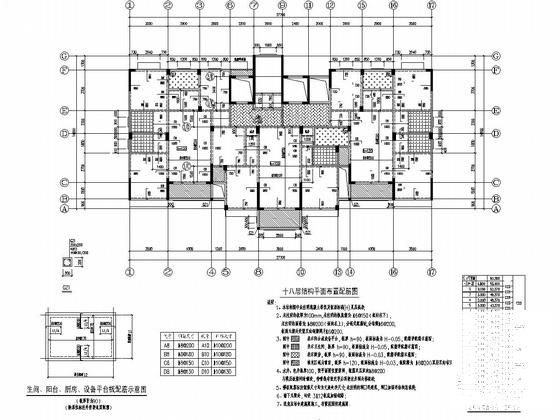

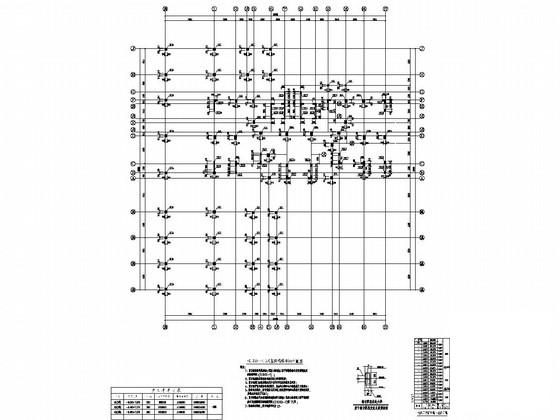

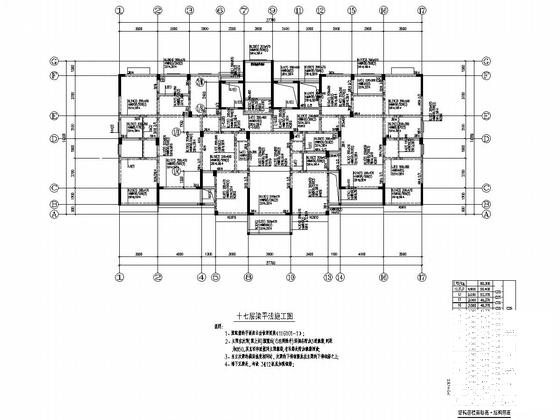

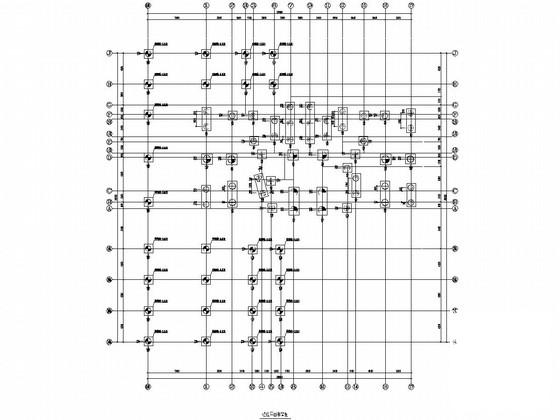

结构专业该资料包含：结构设计总说明，钻孔灌注桩设计说明,承台配筋图，桩位平面布置图，承台地梁平面布置图，竖向构件 平面布置图 ，竖向构件详图，梁平法施工图，结构平面布置配筋图， 楼梯详图 ，节点大样图等共计46张图。

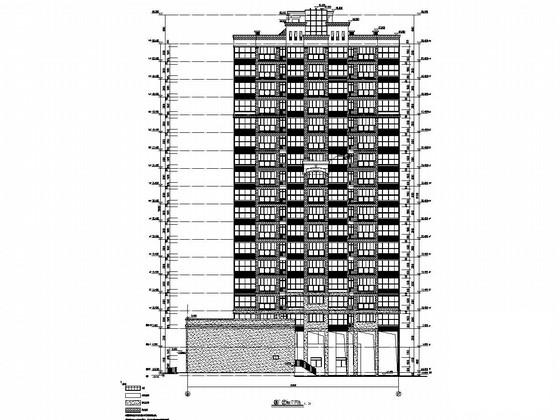

建筑专业该资料包含：施工设计说明，节能设计说明，平面图，立面图，剖面图，门窗表，门窗大样图，卫生间大样图，节点大样图等共计29张图。
