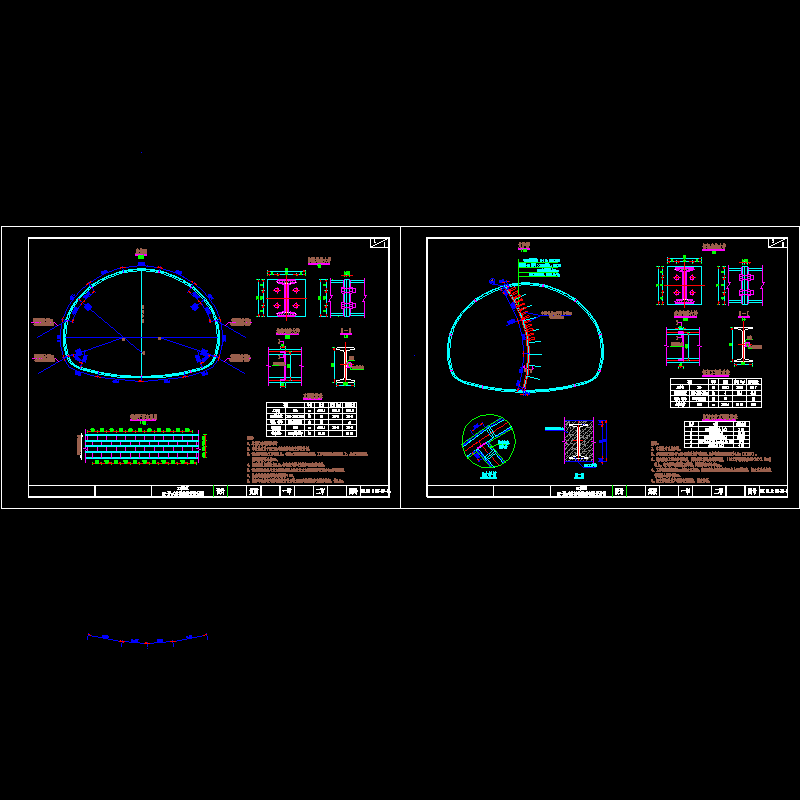

隧道SX-Ⅳa衬砌钢架设计CAD图纸及临时钢架设计CAD图纸

附件详情

附注：
1、本图尺寸均以厘米计。
2、该资料适用于SX-Ⅳa(3)型衬砌钢支撑设计图及适用于SX-Ⅳa(3)型临时支护衬砌段,工字钢架纵向间距为1.0m（中至中）。
3、钢支撑由20b工字钢组成、临时钢支撑由Ⅰ16工字钢组成，各段之间采用螺栓连接，工字钢焊接在钢板之上。采用双面焊接，焊缝厚度不小于5mm。
4、钢支撑纵向间距为1.0m,每榀钢支撑之间用Φ22钢筋连接。
5、钢支撑外轮廓尺寸为喷射混凝土外缘尺寸加预留变形量减去4cm净保护层.
6、纵向连接钢筋的环向间距为1.0m。
7、拱部与边墙钢支撑连接处打设两根φ22砂浆锚杆作为锁脚锚杆，长3.5m。
……
共计2张
