隧道S4型衬砌配筋及格栅钢架设计CAD图纸

S4型复合式衬砌适用于Ⅳ级围岩基本段。锚杆按梅花状布置,原则上沿径向设置,图中仅示一半,另一半与之相同。预留变形量设计中采用12cm。   1.本图尺寸除钢筋直径、螺栓孔径以毫米计外,余均以厘米计。   2.每榀之间采用纵向联结筋连接,纵向联结筋环向间距1米。   3.钢支撑尺寸已考虑了预留变形量12cm,施工时应根据实际情况进行调整。格栅钢架应在初喷4cm混凝土后安装,安装完后应立即用喷射混凝土将其全覆盖住,覆盖完后方可进行下一循环的开挖。   4.在每片钢支撑中,布置完N3筋外,若有空余部分,则布置N4筋,数量参照表中数值。   5.该资料除A、B联结采用螺栓联结、纵向联结采用插接外,余均采用双面焊接,焊缝厚度不得小于4毫米。   图纸含:S4型衬砌格栅钢架设计图、S4型复合式衬砌断面设计图、S4型衬砌配筋设计图……共计4张,设计于2008年

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源

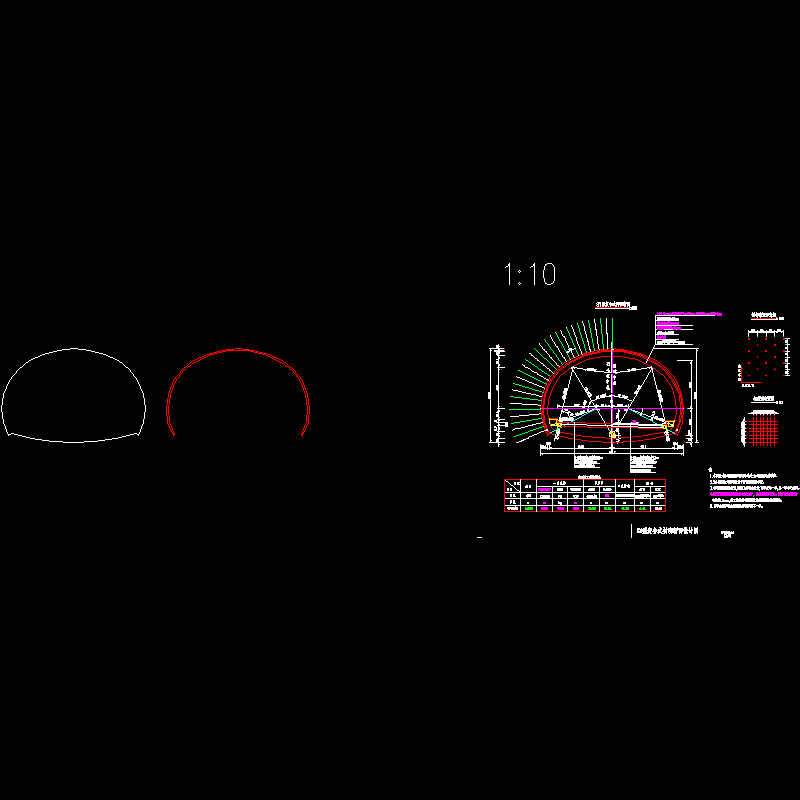

  • c013-s4.dwg
    c013-s4.dwg

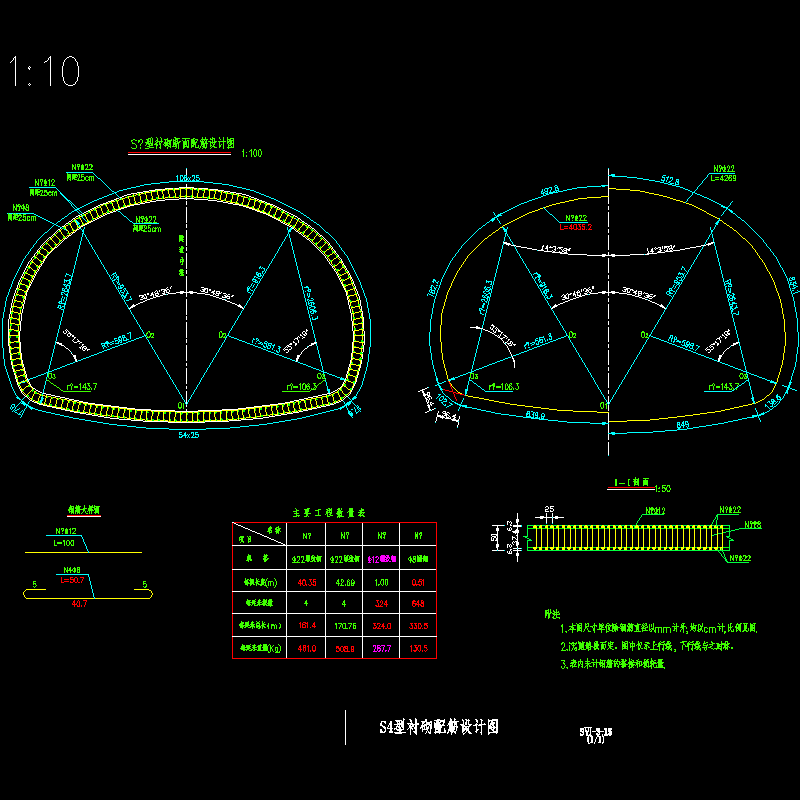

  • c014-s4gj.dwg
    c014-s4gj.dwg

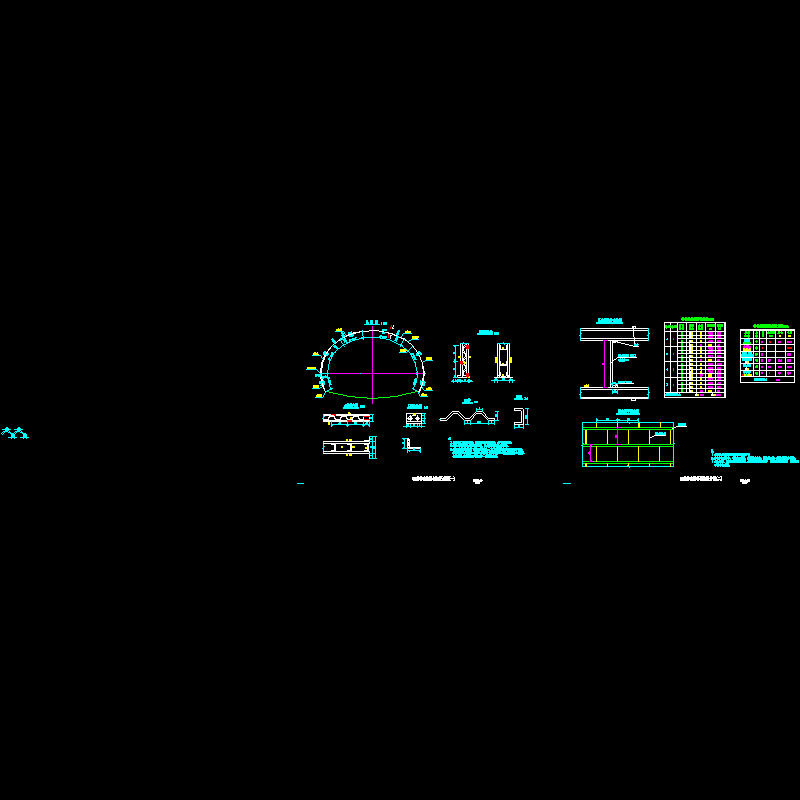

  • c015-s4型衬砌格栅钢架设计图2.dwg
    c015-s4型衬砌格栅钢架设计图2.dwg
以上是部分截图,请下载附件后查看完整高清内容
