隧道混凝土衬砌台车CAD图纸

1、台车以W0为基准断面加工,净空断面加大5CM,R=608CM,预留W0-W20、W80-W100加宽衬砌断面。   2、此隧道加宽断面较多,更换加宽块频繁,我厂针对此种隧道特性设计的台车采用液压升降系统下移,降低上部托架重心,使上部托架整体支承于门架平面之上,不再是液压升降系统在上面而只有油缸四点支承,更换加宽块困难而且危险,其他厂家换加宽需要三天,而我厂台车更换加宽只需要一天,而且整体置于门架平面上,换加宽时,上部模板和托架稳定性好,安全而迅速地更换加宽块。   3、针对台车只能按W0断面设计的情况,其它断面与此断面台车轮廓具有一定误差,我厂设计的加宽值针对每一断面净空尺寸对比计算而设计,使误差控制在最小值,每一加宽所配加宽值及轮廓误差见W0-W100断面图。   4、浇注口设计,台车浇注口必须设计于拱顶正中,以使混凝土向两边对称均匀分布,因此设计W0初始断面台车时拱顶预设30CM加宽,在加宽块上设计浇筑口,因此,每更换一种加宽断面,其上都设计有浇筑口,以使浇筑口随时保持在拱顶正中。   5、台车抑拱边墙模板与下模板铰接(铰接位置在电缆沟、水沟1、2号盖板下20CM(与内轨顶面平齐),以满足W0-W20、W80-W100断面变化而产生的净空高度变化(W0与W20断面净空高度差值为9CM),以使此接缝在盖板以下,以利防水和外观)。   6、模板底部位置在填充顶面上5CM,下部留5CM的空隙,用方木条堵塞。拆模时小边墙模板向内旋转,用链条葫芦收模(见脱模示意),然后下模板及顶模通过油缸收模。台车起始高度为设计轨面下770mm,坡度2%。   7、台车竖向升降机构设在台车门架下部,台车整体升降,通过油缸行程和轨枕高度调节变化。   8、台车轨距为7500mm,门架净空高度为4200mm,请对方确定你方最大工程车辆是否能通行。   9、竖向油缸(4支)设计行程200mm(最大行程300mm),枕木高200mm,钢轨为43KG轨,路面填充高度误差可调整油缸及适当增减枕木高度调整。   10、台车侧向油缸(4支)设计程200mm(最大行程300mm),预留100mm行程。   11、台车平移油缸(4支)最大行程200mm,隧道中心左右各可调行程100mm。   12、台车行走速度8m/s,行走电机功率7.5KW×2,液压系统额定压力16MP。

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

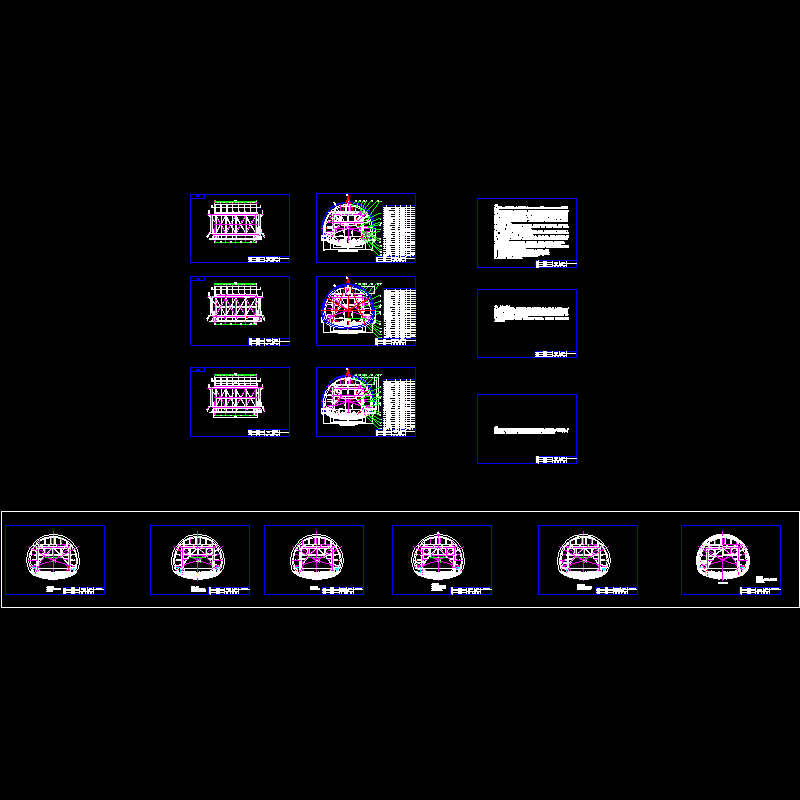

  • 隧道混凝土衬砌台车CAD图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
