隧道台车浇筑及脱模位置图纸10张.dwg

附件详情

图纸含隧道台车正常浇筑时,台车与隧道轮廓位置图;脱模时,下部收缩200,下降100,台车与隧道轮廓位置图。
……
说明 :
1.台车顶模通常下降100mm,最大可下降200mm。
2.台车中模通常收缩200mm,最大可收缩500mm。
3.根据上图标出的丝杠的收缩与支撑尺寸,丝杆自身的行程可以满足脱模需求。
4.根据侧模油缸布置位置,油缸布置在纵向12米长的通梁上,以保证台车拼装好后,使其成为一个整体,不易出现错台。
5.台车图按M1:1比例绘制,单位mm
6.脱模时必须先向里依次收缩两侧向模板到位后,才能降低主体高度。顺序不可搞反。
7.两侧电缆沟预留钢筋大小及位置必须保证台车有足够的脱模运行空间。
……
共计10张,

台车与隧道轮廓位置图

以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

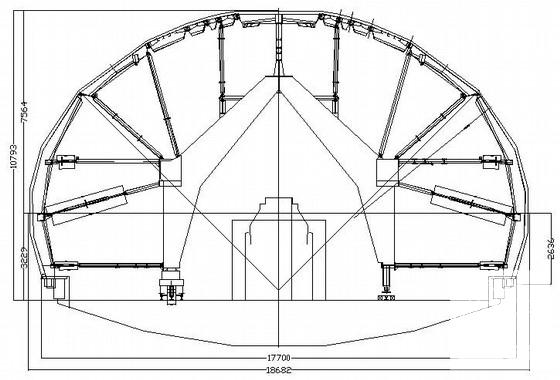

  • 隧道台车浇筑及脱模位置图纸10张.dwg - 1
    第 1 张图

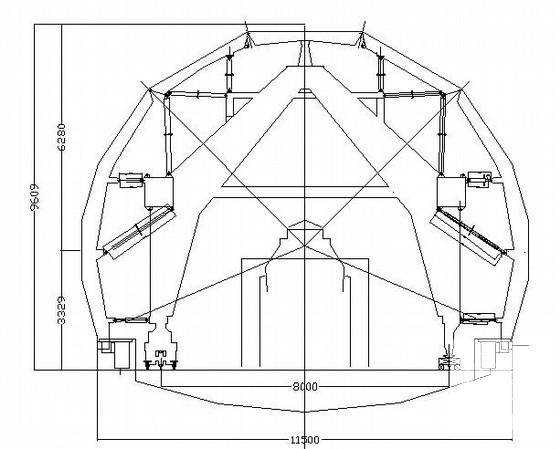

  • 隧道台车浇筑及脱模位置图纸10张.dwg - 2
    第 2 张图
以上是部分截图,请下载附件后查看完整高清内容
