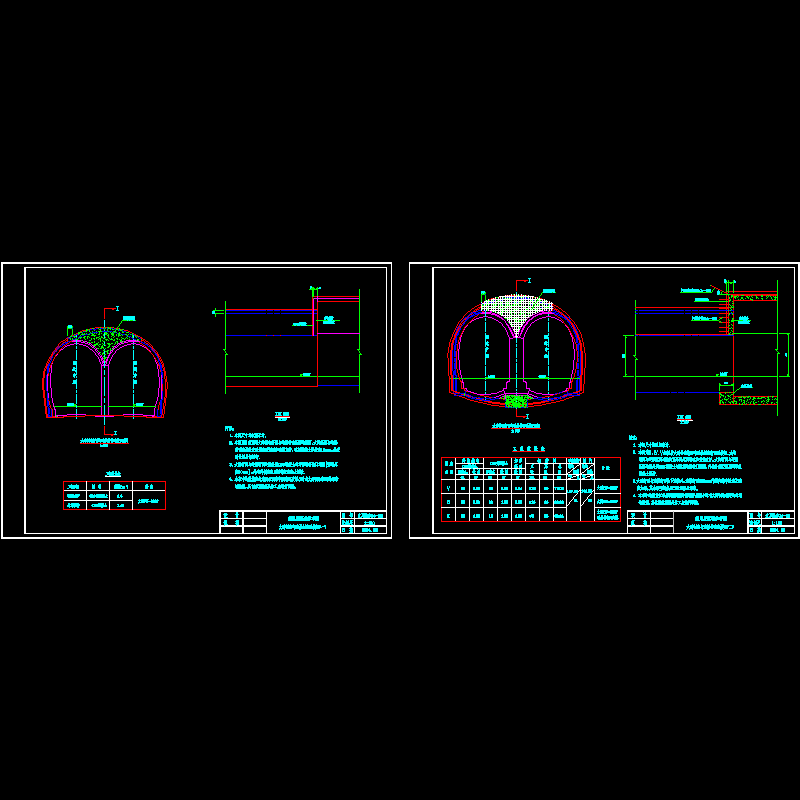

异型隧道大跨衬砌与连拱衬砌连接节点CAD详图纸设计

附件详情

三. 设计内容
（一）燕尾式隧道衬砌结构类型根据围岩级别和断面形式分别进行设计：
1. 大跨段Ⅱ～Ⅴ级围岩复合式衬砌图
2. 连拱段Ⅱ～Ⅴ级围岩复合式衬砌断面图；
3. 小间距加强段Ⅱ～Ⅴ级围岩复合式衬砌断面图；
4. 一般加强衬砌按围岩级分别选用"宜万隧参03"相应衬砌断面，根据需要采取必要超前加强措施。
衬砌断面的加宽
1. 大跨衬砌断面为便于与双线隧道顺接，其加宽值在"宜万隧参03"双线隧道最大加宽值W=130cm基础上顺接，取20cm整数为一级。
2. 连拱衬砌断面、小间距加强衬砌断面不需考虑加宽。
3. 实际使用所需的加宽值为非整数时，衬砌断面的尺寸及相应的工程数量均可按比例内插求得。
