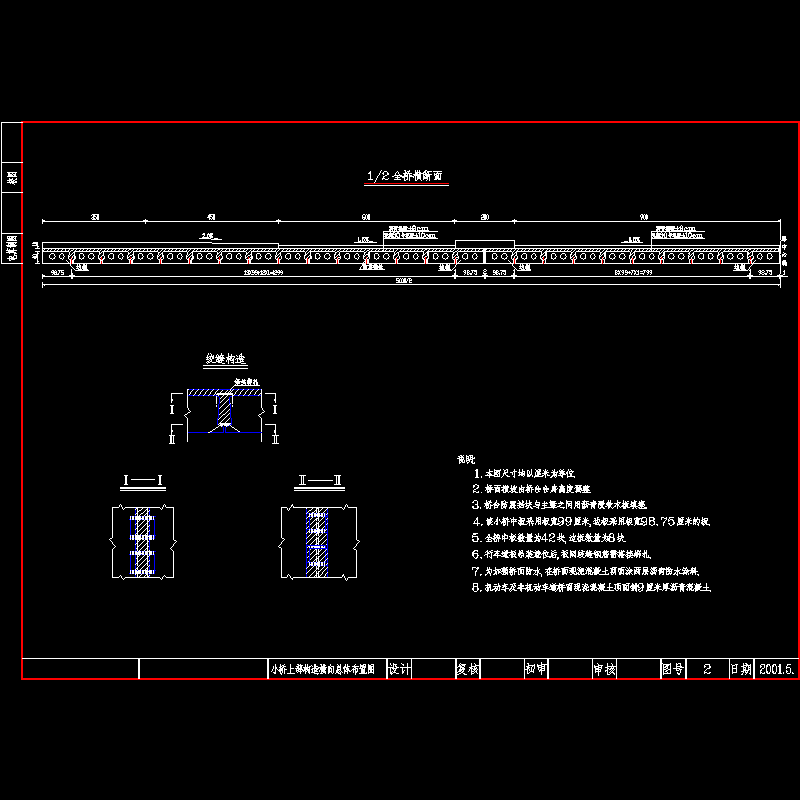

1-8m城市桥上部构造横向总体布置节点CAD详图纸设计

附件详情

1、 结构类型：
上部：跨径8.0米， 装配式 钢筋混凝土空心板。
支座：采用浸蜡油毛毡,控制厚度为1厘米。
下部：采用钢筋混凝土轻型桥台，扩大基础。
2、 主要材料：
（1）混凝土：
空心板、绞缝、桥面铺装、空心板封头均采用30号混凝土。
台帽、台身、耳背墙、搭板、基础、支撑梁均采用25号混凝土。
（2）石料：标号不得低于30号。
