公司加工车间建筑结构施工大样图

附件详情

内蒙古鄂尔多斯某公司精加工车间建筑结构图
该资料为：内蒙古鄂尔多斯某公司精加工车间建筑结构图
该项目位于内蒙古鄂尔多斯市
该项目为单跨生产厂房，跨度为13.500m，柱距为8.000m。
工程主体为一层，轻型门式刚架结构体系，檐口标高为7.000米。
A~C轴跨内有1台吊车，规格为：Gn=10t/S=12.0m/A5中级制/轨道顶面标高Ho=5.0m，地面操作。
基本风压：0.50kN/平方米，地面粗糙度B类
基本雪压：0.35kN/平方米
该资料包含：
建筑图：

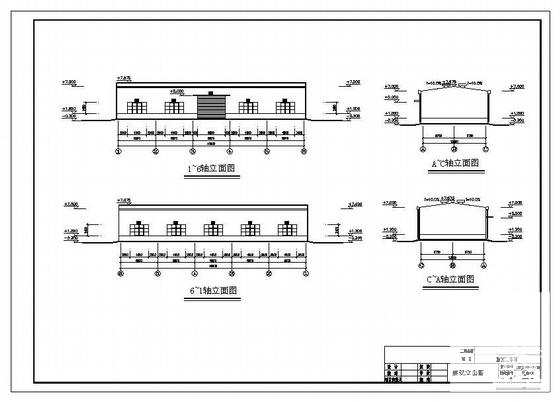

资料目录、说明、门窗表、装修构造做法表及详图、建筑平面图、建筑立面图、建筑剖面图、屋顶平面图、建筑节点大样共6张图纸；
结构图：

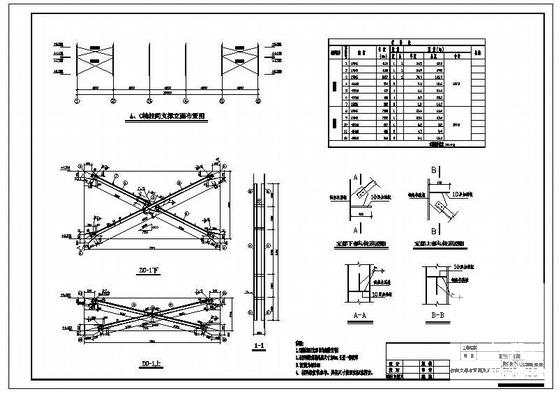

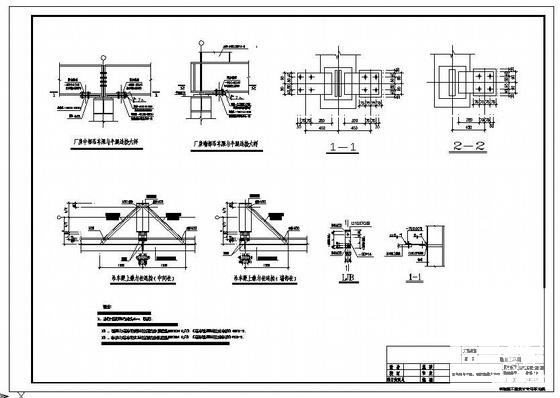

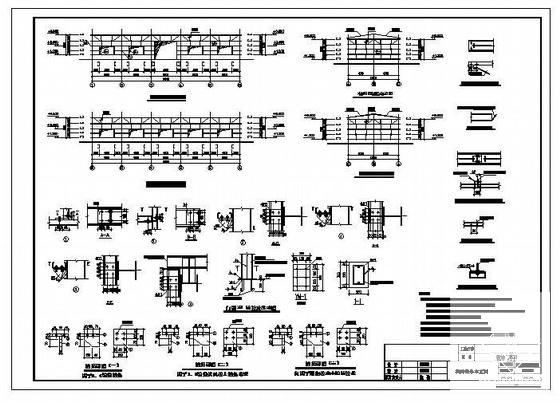

钢结构设计总说明、地脚锚栓平面布置图、钢柱及其支撑平面布置图、屋面结构平面布置图、屋面檩条平面布置图、墙梁布置图、柱间支撑布置图及其详图、吊车梁 平面布置图 、DCL-1、DCL-1A、DCL-1AF、吊车梁与牛腿、钢柱连接大样图、刚架详图共11张图纸。
