公司喷漆车间建筑结构CAD施工图纸

附件详情

内蒙古鄂尔多斯某公司喷漆车间建筑结构图
该资料为：内蒙古鄂尔多斯某公司喷漆车间建筑结构图
该项目位于内蒙古鄂尔多斯市；该项目为单跨生产厂房，跨度为9.000m，柱距为6.400m，工程主体为一层，轻型门式刚架结构体系，檐口标高为7.500米。
基本风压：0.50kN/平方米，地面粗糙度B类
基本雪压：0.35kN/平方米

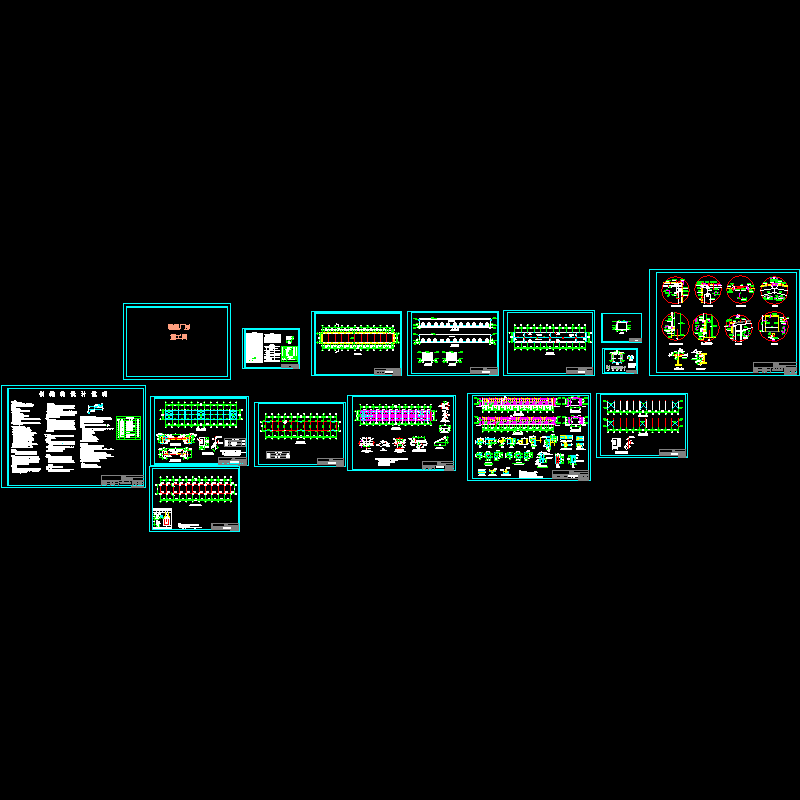

该资料包含：
建筑图：
资料目录、说明、门窗表、装修构造做法表及详图、建筑平面图、建筑立面图、建筑剖面图、屋顶平面图、建筑节点大样共6张图纸；
结构图：
钢结构设计总说明、地脚锚栓平面布置图、钢柱及其支撑平面布置图、屋面结构平面布置图、屋面檩条 平面布置图 、墙梁布置图、柱间支撑布置图及其详图、刚架详图共8张图纸。
