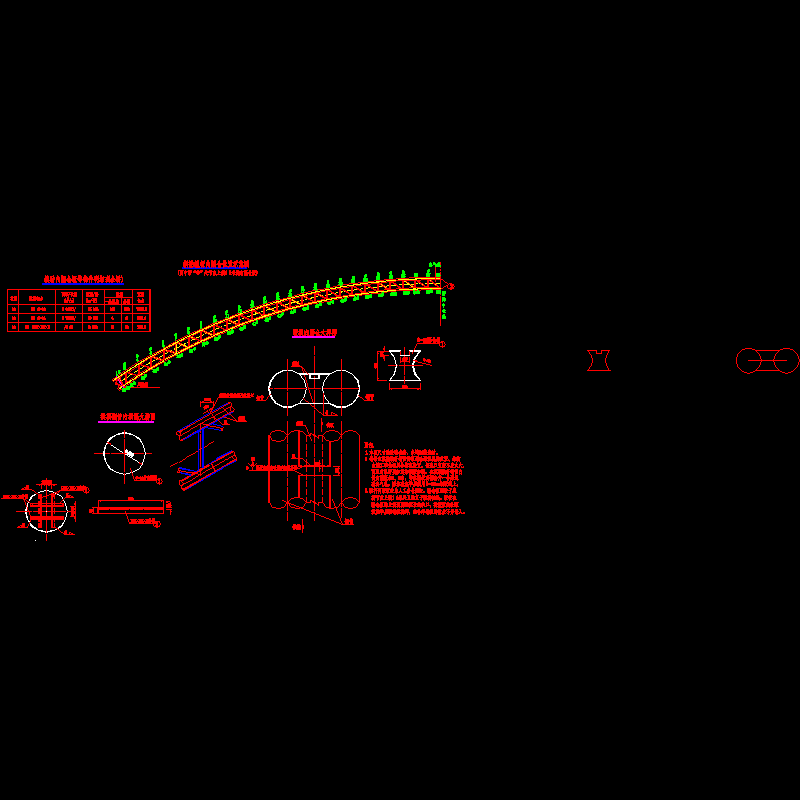

杭新景高速公路拱肋式大桥拱肋及缀板隔仓布置节点CAD详图纸设计

附件详情

1.1拱肋
主桥采用净跨252米钢管混凝土桁架上承式拱桥，净矢跨比为1/6.5，主拱轴线为悬链线，拱轴系数m=1.756，拱肋为等截面钢管混凝土桁架结构。全桥共两片桁架，两桁架中到中间距16米，每片拱肋由4根φ1000mm钢管组成高5米，宽2.5米的钢管桁架，水平向由δ=12mm缀板横向连接两根主钢管。腹杆采用φ402×12mm钢管作竖向连接。
主拱肋钢管第Ⅰ（Ⅺ）和Ⅱ（Ⅹ）段下弦钢管采用φ1000×22mm钢管，其余各段均采用φ1000×20mm钢管。主拱肋钢管和缀板内都灌注混凝土,采用早强、缓凝、微膨胀50号混凝土。
拱肋底部设计水位以下、常水位以上的钢管桁架外包混凝土，增强该部分拱肋防腐能力，该部分混凝土采用50号S8级防水混凝土。
拱肋预制放样时，考虑了设置32.5cm拱顶予拱度。计入予挠度的拱轴线用五次抛物线拟合，拟合的拱轴线方程为：
y = 2.26652×10-3 x2 -1.14597×10-6x3 1.93355×10-8x4 3.43585×10-13x5。
坐标原点为拱顶拱肋中心，X轴为水平方向，Y轴为竖直向下。
1.2 横向联系
两道拱肋之间设有11道横撑以保证拱肋横向稳定。其中拱顶设一道钢桁架一字形横撑，其余均为钢桁架K撑。
1.3立柱、横梁
拱上立柱采用钢管混凝土结构，较高的1-4号立柱钢管截面采用φ1000 x12 m m，其它立柱钢管截面采用φ800 x12 m m，钢管内均灌注早强、缓凝、微膨胀50号混凝土。对于较高的1-4号立柱之间纵桥向和横桥向均设置剪刀撑，剪刀撑采用φ610x12mm钢管。
横梁采用预制的预应力混凝土结构，横梁内预应力钢束分两阶段张拉，予制横梁时张拉N1号钢束2根并封锚，待横梁吊装就位、桥面板架设完毕后，再张拉N2号钢束2根并封锚。锚具均采用OVM锚具。
横梁通过预埋的钢板及竖向预应力筋和立柱连接。
1.4桥面系
主桥行车道系由先张法预应力混凝土空心板（板高50厘米）、8厘米厚现浇桥面混凝土组成，桥面铺装8厘米沥青混凝土。
行车道板采用先简支后连续结构，主桥范围不设伸缩缝，仅在主桥和引桥交界的过渡墩上设置D240伸缩缝。
1.5 拱座基础
主拱拱座为分离式扩大基础。基底应落在完整中风化砂岩上，基底基本承载力按1000Kpa设计。拱座内预埋钢管应与主拱钢管焊成整体，以利于传递拱脚截面内力。主拱基础地质资料按《工程地质勘察报告》取用。
1.6 结构计算
主拱的整体计算采用同济大学《桥梁结构分析综合系统BSACS98》及空间分析程序Algor进行,并用Ansys有限元软件进行复核。
按照施工顺序分32个阶段进行施工阶段计算，根据应力叠加法计算各构件累加，并和汽车、挂车基本可变荷载及拱座位移、温度变化等附加荷载进行组合；并按统一理论进行主要受力构件（拱肋）的承载能力验算。
汽车、挂车横向分布系数按杠杆法计算。
拱座位移分别按沉降和后移2cm计算。
温度分别按整体升温25度和整体降温25度计算。
主桥稳定计算采用空间分析程序Algor进行,并用Ansys有限元软件进行复核。
2、引桥
引桥上部结构采用40米跨径先简支后连续刚构预应力混凝土T梁。
下部采用柱式桥墩，水中墩采用群桩基础，其它墩采用单排基础；0号桥台采用桩柱式台，28号采用肋板式桥台，桩基础。
