杭新景高速公路隧道CAD施工图纸.dwg

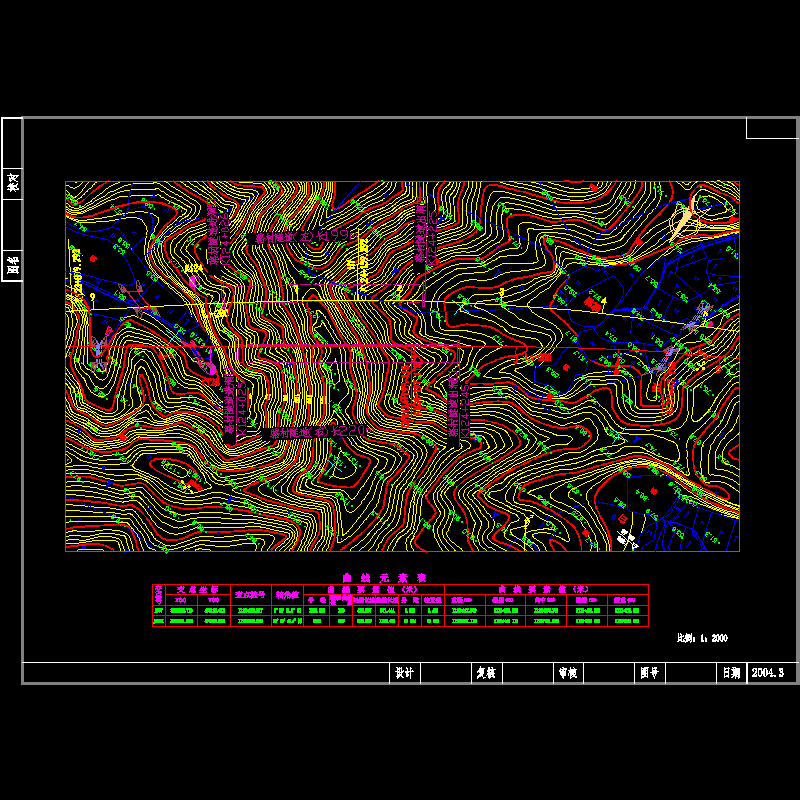

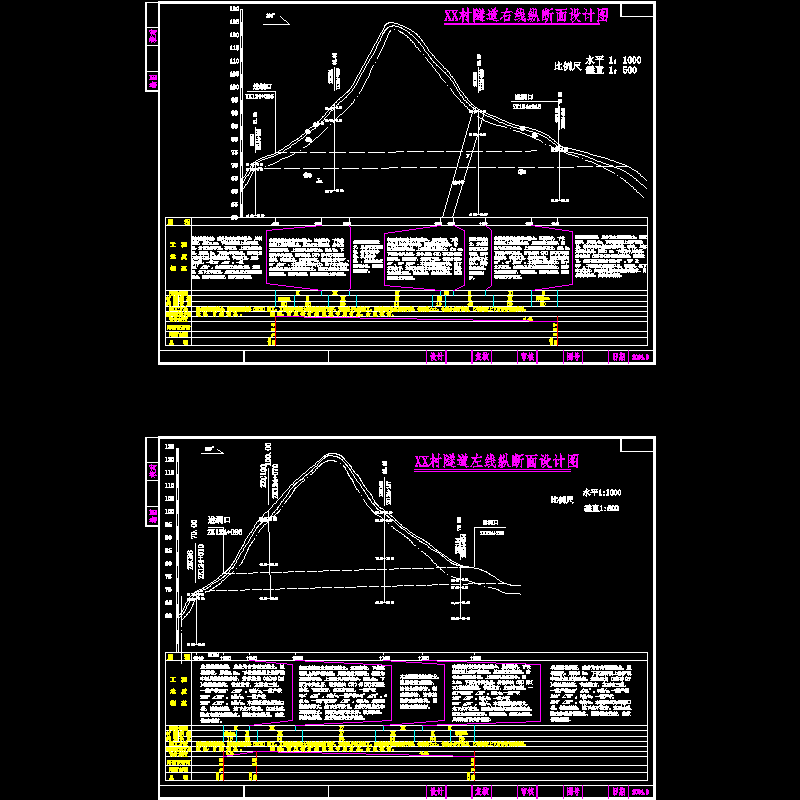

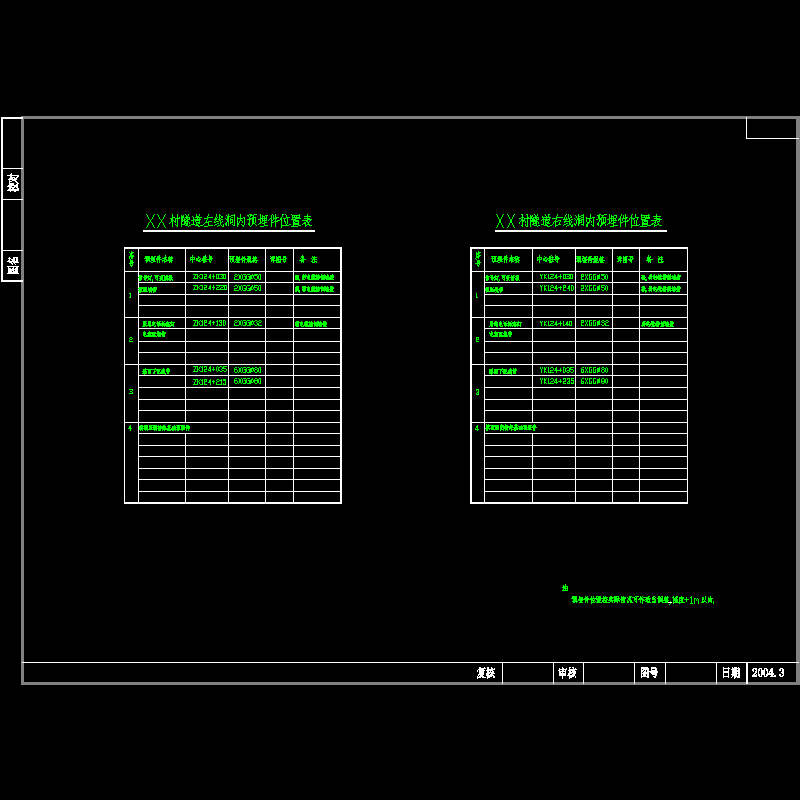

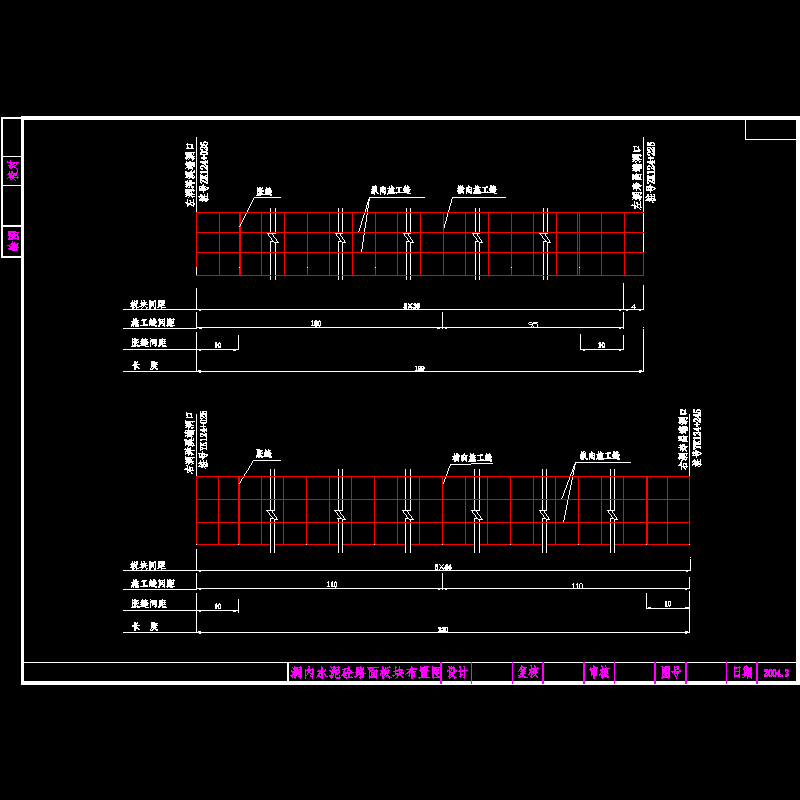

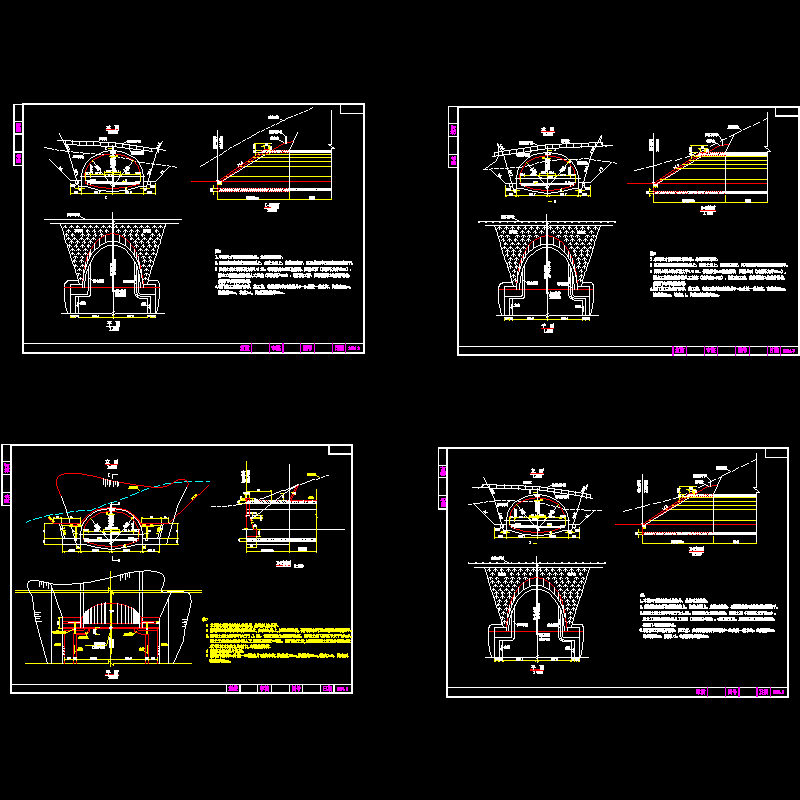

㈢ 主要设计标准规范 　　1、《公路隧道设计规范》（JTJ026-90） 　　2、《公路隧道通风照明设计规范》（JTJ026.1-1999） 　　3、《日本高等级公路设计规范（隧道）》（日本道路公团） 　　4、《公路隧道施工规范》（JTJ042-94） 　　5、《锚杆喷射混凝土支护技术规范》（GB50086-2001） 　　㈣ 隧道主要技术标准 　　(1)设计车速 　　隧道几何线形、断面净空按100km/h设计。 　　隧道照明设计速度按80km/h设计。 　　(2)隧道净空 　　根据《公路工程技术标准》（JTJ001-97）及《公路隧道设计规范》（JTJ026-90）确定如下： 　　建筑限界基本宽度： 　　行 车 道：W—3×3.75 路 缘 带：S—2×0.75m 　　侧向宽度：C—2×0.50m 检 修 道：J—0.75m 　 　　总基本宽度为： 14.5m 　　㈤ 隧道设计概述 　　⑴ 明洞 　　明洞结构为现浇钢筋混凝土等截面直墙式衬砌结构，厚度80cm。 　　⑵ 暗洞衬砌结构 　　暗洞衬砌结构按新奥法原理，采用复合式支护建筑结构形式。初期支护以锚杆和钢纤维喷砼组成联合支护体系，二次衬砌采用模筑砼结构，初期支护与二次衬砌结构之间设防水排水夹层。 　　① 初期支护 　　初期支护参数确定参考了国内外类似工程基础上进行拟定。 　　② 二次衬砌 　　二次衬砌采用C30泵送自防水砼结构，抗渗标号达Ｓ10。 　　二次衬砌Ⅳ类围岩区段，按构造设计；Ⅱ、Ⅲ类围岩区段按部分承载结构计算，计算模型为荷载结构体系，初期支护与二次衬砌之间防水层只传递径向力。计算按《公路隧道设计规范》( JTJ026—90)规定进行。
