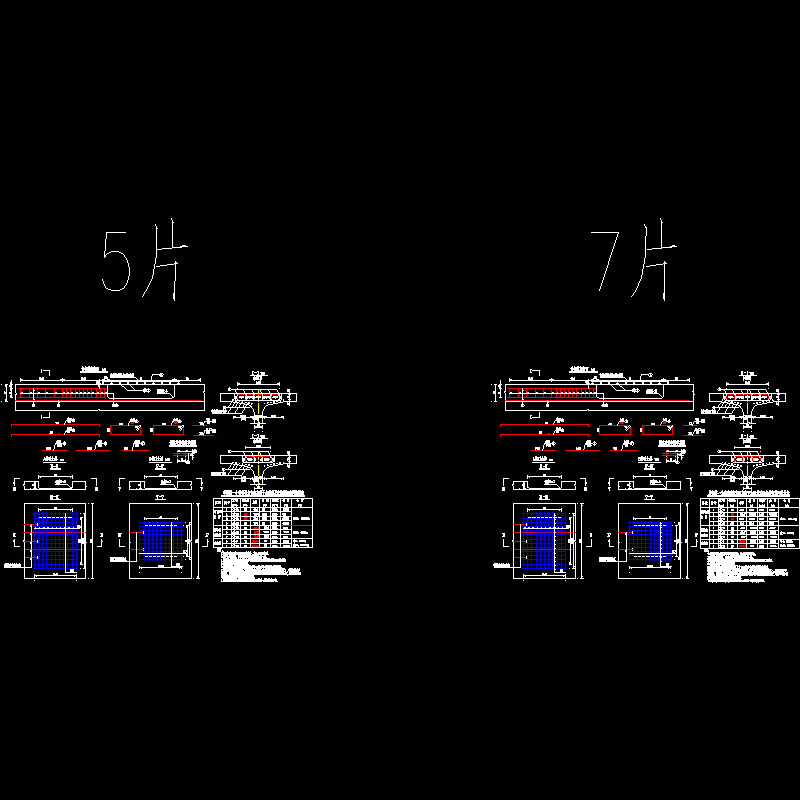

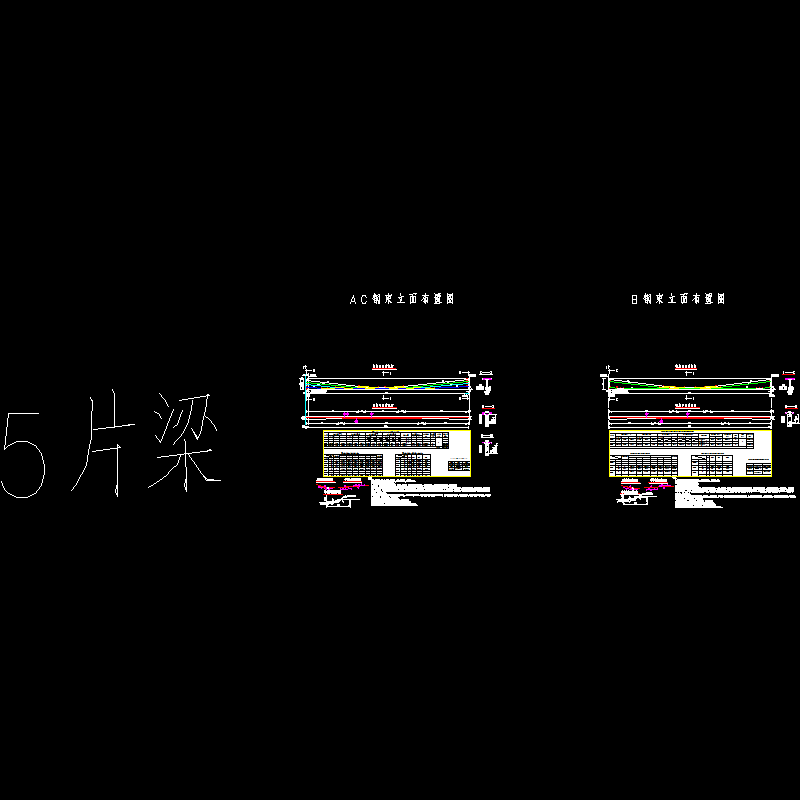

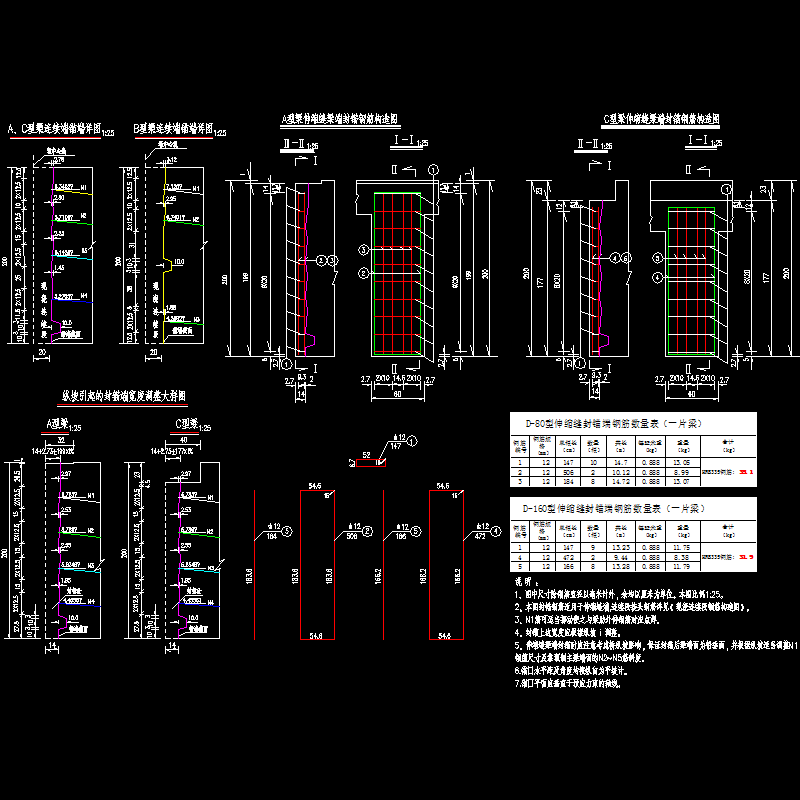

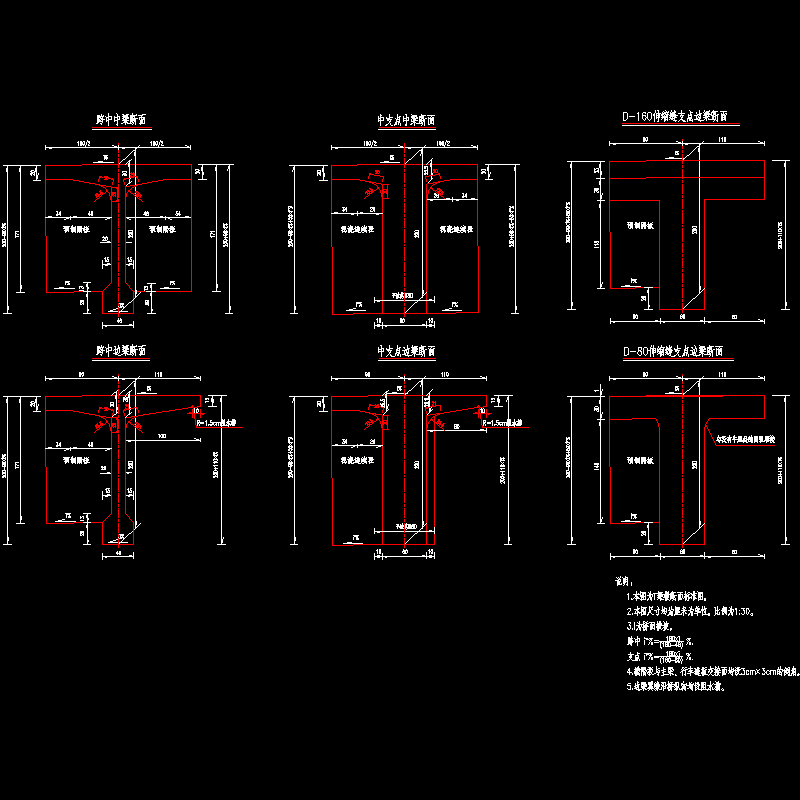

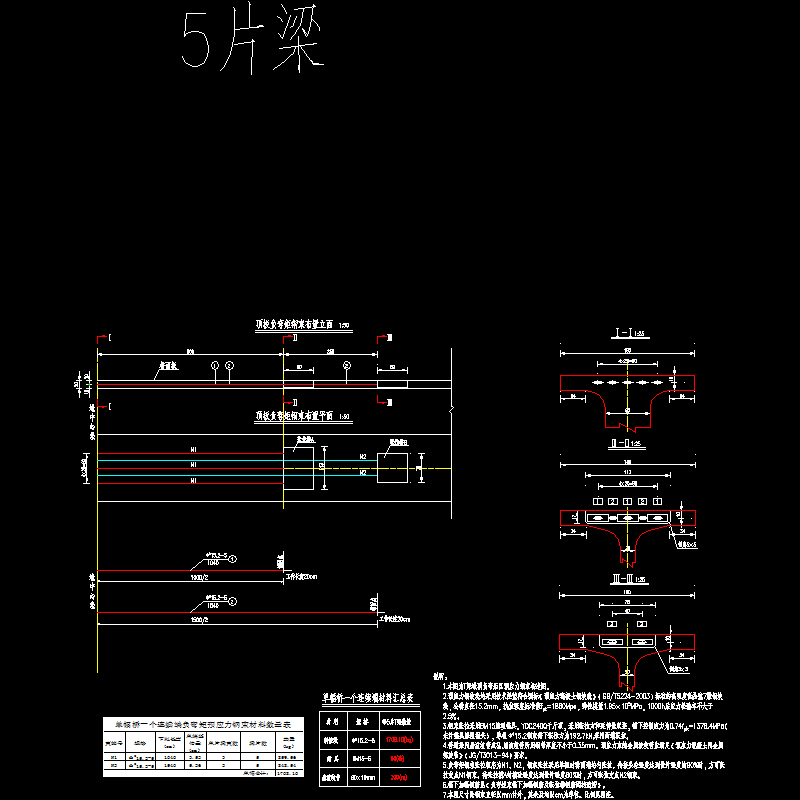

30米T梁标准CAD图纸

附件详情

一、设计标准及规范
1．技术标准
⑴ 设计荷载：公路—Ⅰ级
⑵ 桥面宽度：单幅桥宽＝净11.25 2×0.5m防撞栏（安全带），配合分离式路基宽度12.25m
2．设计规范
⑴ 中华人民共和国行业标准《公路工程技术标准》JTG B01-2003
⑵ 中华人民共和国行业标准《公路桥涵设计通用规范》JTG D60-2004
⑶ 中华人民共和国行业标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》
JTG D62-2004
⑷ 中华人民共和国行业标准《公路桥涵施工技术规范》JTJ041-2000（体系编号JTG F50）
二、主要材料
1．混凝土
主梁、翼缘板、横隔板、湿接缝、现浇连续段均采用C50砼；
桥面铺装采用抗渗等级为W4的C40砼。
2．钢材
⑴ 预应力钢束：采用高强度低松驰7丝捻制的预应力钢绞线，公称直径为15.20mm，公称面积140mm2，标准强度fpk=1860Mpa，弹性模量Ep=1.95×105MPa，1000h后应力松驰率不大于2.5%，其技术性能必须符合中华人民共和国国家标准(GB/T 5224－2003)《预应力筋用钢绞线》的规定。
⑵ 普通钢筋： 钢筋直径≤10mm者采用R235光圆钢筋，直径＞10mm者采用HRB335带肋钢筋，其技术性能应分别符合中华人民共和国国家标准《钢筋混凝土热轧光圆钢筋》（GB 13013-1991）、《钢筋混凝土热轧带肋钢筋》GB 1499-1998的规定。
⑶ 预应力锚具：必须采用成品锚具及其配套设备，并应符合中华人民共和国国家标准(GB/T 14370-2000)《预应力筋用锚具、夹具和连接器》、中华人民共和国交通行业标准(JT 329.2-97)《公路桥梁预应力钢绞线用锚具、连接器试验方法及检验规格》等技术要求。
⑷ 预应力体系：应符合国际预应力砼协会(FIP)《后张预应力体系的验收建议》的要求。金属波纹管应满足《预应力混凝土用金属螺旋管》JG/T3013-94的要求。
⑸ 其它钢材：除特殊规定外，其余均采用Ａ3钢，其技术性能必须符合国家标准《碳素结构钢》 GB700－79的规定。
