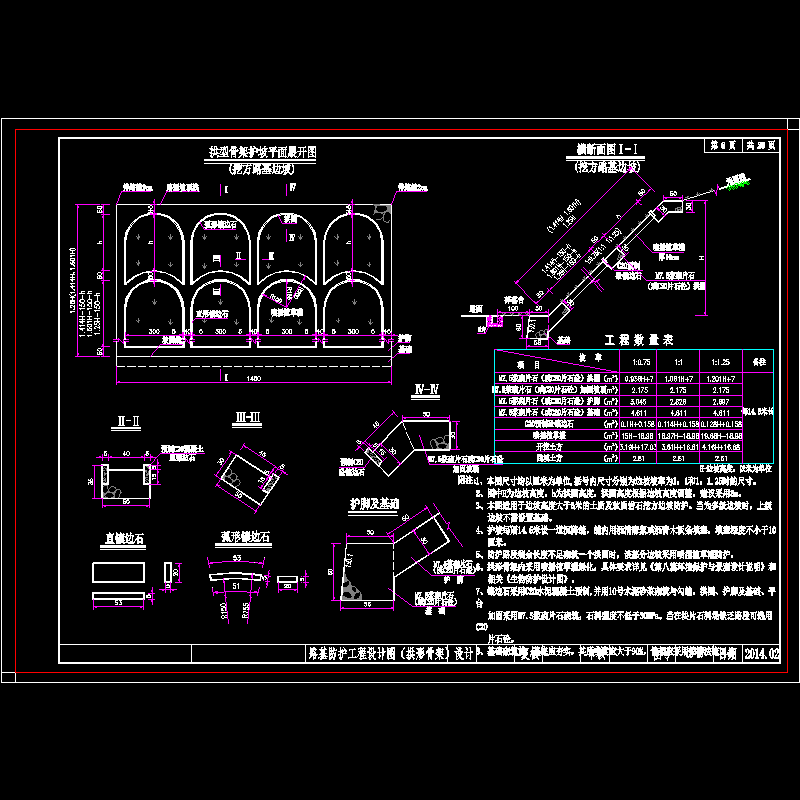

高速公路拱形骨架护坡设计图纸CAD

附件详情

本图尺寸均以厘米为单位,括号内尺寸分别为边坡坡率为1：1和1：1.25时的尺寸。本图适用于边坡高度大于6米的土质及软质岩石挖方边坡防护。当为多级边坡时，上级边坡不需设置基础。图中H为边坡高度，h为拱圈高度，拱圈高度根据边坡高度调整，建议采用3m。护坡每隔14.5米设一道沉降缝，缝内用沥清麻絮或沥青木板条填塞，填塞深度不小于10厘米。防护路段剩余长度不足砌筑一个拱圈时，该部分边坡采用喷播植草灌防护。拱形骨架内采用喷播植草灌绿化。镶边石采用C20水泥混凝土预制,并用10号水泥砂浆砌筑与勾缝，拱圈、护脚及基础、平台加固采用M7.5浆砌片石砌筑，石料强度不低于30MPa。当在块片石料场缺乏路段可选用C20片石砼。基础砌筑前，基底应夯实，其压实度应大于90%，骨架应采用挖槽法施工。
……共计1张，设计于2014年
