挂三维网喷播植草护坡设计CAD大样图

附件详情

  • 挂三维网喷播植草护坡正视图
  • U型固定钉大样图
  • 三维网纵向搭接示意图
  • 挂三维网喷播植草护坡工程数量表
  • 挂三维网喷播植草护坡横断面图

附件详情

附注:
1.本图尺寸除注明外,均以厘米为单位,B为路基宽度。
2.本图适用于路堤边坡高度H≤4m的路段,当H≤2m时,不设置三维网;路堑边坡坡比缓于1:0.75,高度H≤4m的稳定土质边坡,当H≤3m时,不设置三维网。
3.喷播植草护坡施工顺序:整平坡面---坡面浇湿---挂网固定---喷播植草---覆膜养护。
4.三维网分三层式三维网,底层为一层,网包两层,原材料为聚乙烯;厚度12mm,质控抗拉强度≥1.4KN/m,单位质量≥240g/m,幅宽2.0m,如三维网单幅宽度不是2.0m,搭接方式参照此图执行。
5.挂三维网挖沟植草每11.25m为一个沉降段,该处三维网不搭接,但两边需加密U型钉固定;除沉降段分界处外,每幅三维网用土工绳缝合搭接,搭接宽度为15cm。


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

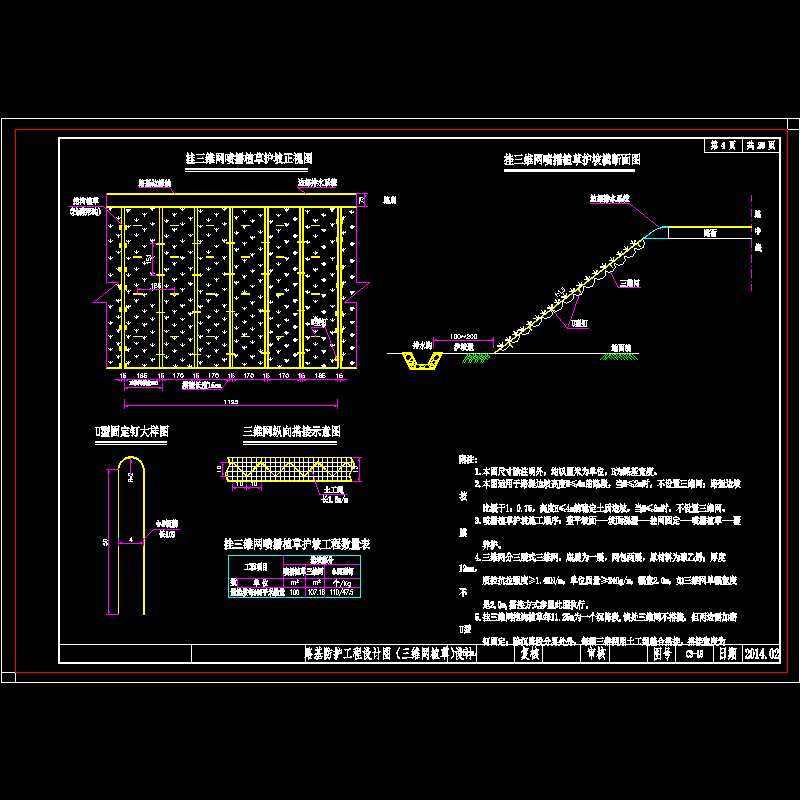

  • 挂三维网喷播植草护坡设计CAD大样图 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
