输变电工程变电所一次部分施工图纸

  • 建筑类别:工业建筑
  • 图纸设计深度:施工图
  • 参考图纸:22张
  • 项目所在地:新疆
  • 强电设计: 供配电系统 ,电气照明,建筑物防雷,接地安全,其它

附件详情

  • 说明书
  • 设备表
  • 材料表
  • 外网及场地 照明平面图
  • 110KV主接线图
  • 10KV主接线图

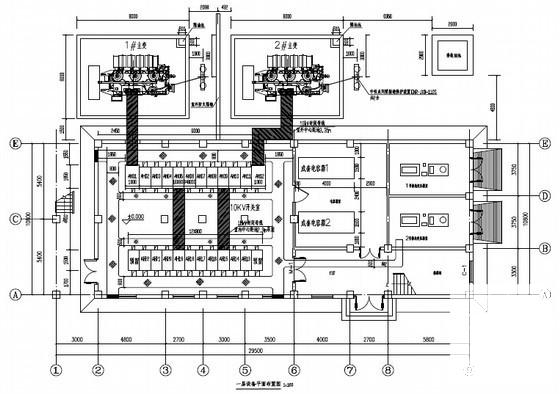

  • 一层平面布置图
  • 二层平面布置图
  • 进出线及主变间隔剖面图
  • 防雷平面图
  • 所用电系统接线图
  • 综合楼照明配电平面图
  • 综合楼动力配电平面图
  • 110KVFIS室SF6监测系统平面布置及风机位置图
  • 110KV配电室SF6气体监测配电箱AL1系统图
  • SF6检测系统接线原理图及组网示意图
  • 一层接地平面图
  • 二层防雷及接地平面图
  • 变压器中性点间隙接地保护装置安装图
  • 资料图纸
  • 专业单体目录

附件详情

该附件为输变电工程变电所一次部分图纸,共22页,可供参考。

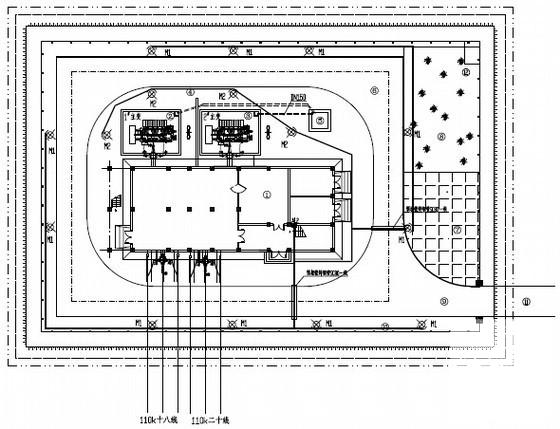

外网及场地照明平面图

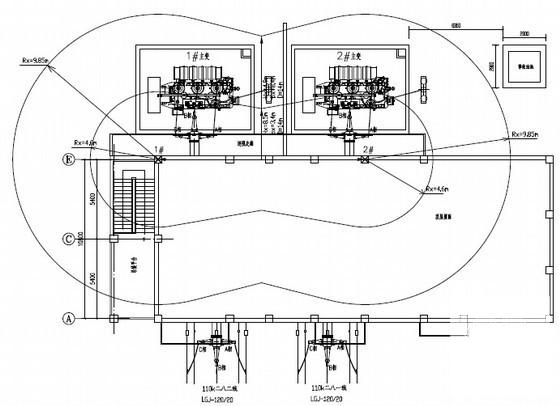

防雷平面图

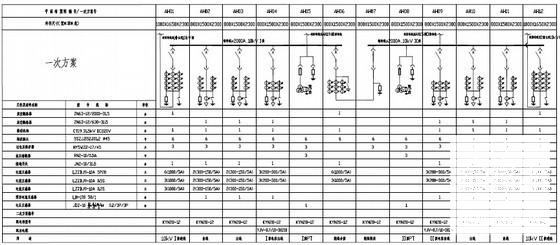

10KV主接线图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 变电所施工图 - 1
    变电所施工图 - 1
  • 变电所施工图 - 2
    变电所施工图 - 2
  • 变电所施工图 - 3
    变电所施工图 - 3
  • 变电所施工图 - 4
    变电所施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
