250KVA变电所电气CAD施工图纸

附件详情

本项目为苏州某设备制造有限公司变配电所新建工程。变配电所内设变压器一台，容量为250KVA。变压器一次侧电压为10KV/20KV两用，二次侧电压为0.4/0.23KV。
供电电源：一路10KV电源采用 YJV22-12/20KV- 电缆由市网直埋引来(室外进线电缆工程不在该资料范围内)。
计量：高供低计；变压器低压侧设照明用电分计量。

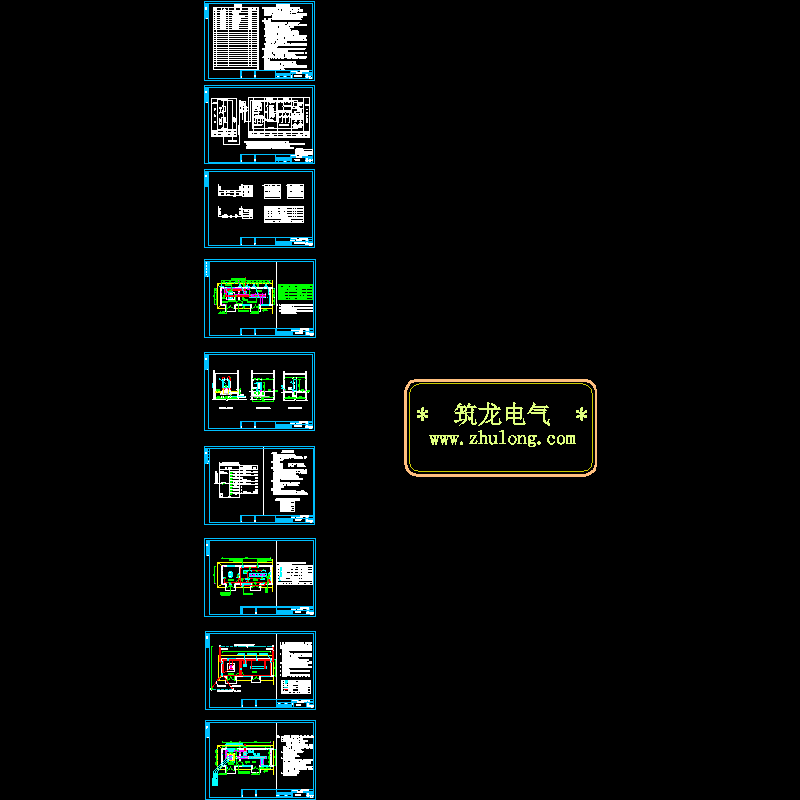

设计包括：照明、接地、设备布置、一次系统图等。
