商业街市政综合管沟CAD施工图纸

  • 设计说明:无
  • 功能:交通道路
  • 设计阶段:施工图设计
  • 参考图纸:10张以下

附件详情

1、该项目综合管沟是依据建设单位提供的资料要求,结合 市政工程 相关规范设计;
2、综合管沟内电力、电信、广电、宽带网络等电缆采用支架固定敷设,给水管道采用
球磨铸铁管砼支敦固定。
3、路灯控制箱设在综合沟内。
4、电力、电信、广电、宽带网络,给水管每40m向东西两边各预留一路分支线路,预埋
DN100的双壁波纹管,各专业的分支点间隔2米,图中压力管道标高指管中,重力管道
指管底。
5、沟内给水管采用球磨铸铁管柔性接口,向西预留支管,阀门设在沟内,向东预留支管,
阀门设在沟外,另做阀门井。
6、综合沟底坡向和坡度与排水主管一致。
7、穿过沟壁的各种管道和电缆套管必须先预埋防水套管,严禁打洞。
8、在综合管沟最低处设集水坑,并配自动排水设备。
9、所有车行道上的检查井盖必须选用重型井盖。
10、给水主管必须做水压实验,试验压力为工作压力的1.5倍,但不小于0.6MPa
11、排水管均为钢筋砼管半刚性接口,管道基础采用135度管基
12、排水管必须做闭水实验。
13、未尽事宜必须严格按照各专业施工和 质量验收 规范进行施工。


以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

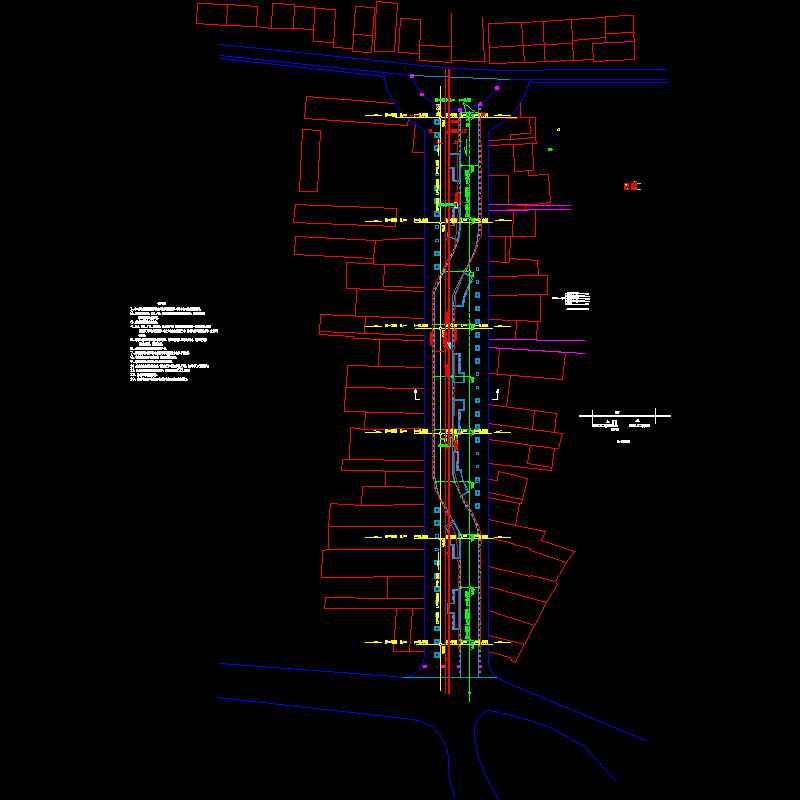

  • 商业街市政综合管沟CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
